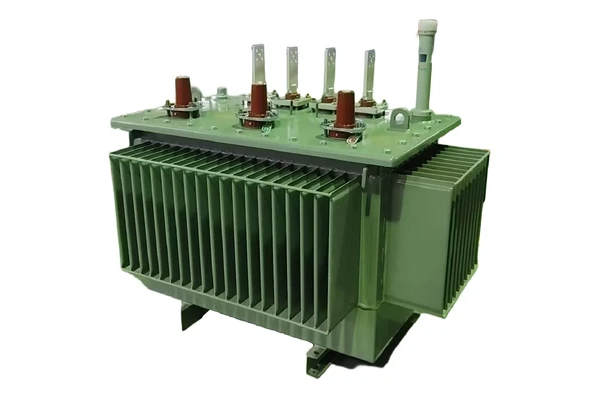

33 & 35kV трехфазный масляный погружной распределительный трансформатор

Хуавань 33кв и 35квТрансформаторСерия масляных трансформаторов подходит для трехфазного переменного тока 50/60 Гц, распределительной сети с номинальным напряжением 35 кВ и играет важную роль в передаче высокого напряжения и низковольтном источнике питания.

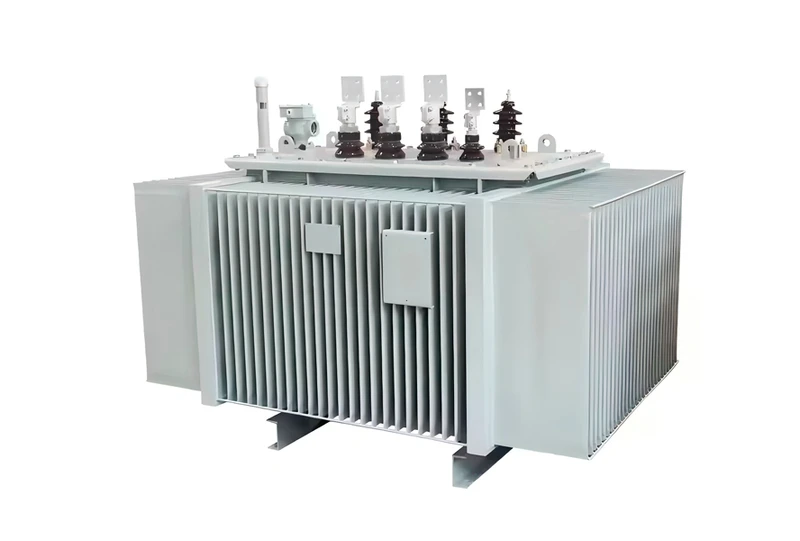

Распределительный трансформатор 33кВ

Технические характеристики и параметры трехфазного масляного погружения 33kv & 35kv распределительный трансформатор


ПараметрДетали/спецификации
Номинальная мощность500 кВА ~ 20 000 кВА
Входное напряжение33 кВ/35 кВ
Выходное напряжение0,4 кВ/0,69 кВ/1 кВ
Номинальная частота50 Гц/60 Гц
Вместимость1000 л ~ 12000 л
Метод охлажденияONAN (естественное охлаждение масла)/ONAF (воздушное охлаждение масла)
Напряжение импеданса4% ~ 6%
Потеря нагрузки<2 Вт/кВА
Потеря короткого замыкания≤ 2%
Температура окружающей среды-5 ° C ~ 40 ° C (высокотемпературная версия поддерживает термостойкую конструкцию)
Вес2000 кг ~ 25 000 кг
Внешние размерыПодгонянный согласно модели силы: 2,0 m x 3,5 m x 6,0 m
Уровень изоляцииF-класс (155 ° C)/H-класс (180 ° C)
Сейсмическое сопротивлениеСейсмическая стойкость класса 8, подходит для сложных геологических сред
Уровень шума≤ 65 дБ (малошумная конструкция, подходит для городских и промышленных зон)
Энергосбережение ПроизводительностьЭффективная конструкция, отвечающая международным стандартам энергоэффективности и снижающая энергопотребление
Долгосрочная стабильностьКомпоненты высокого качества обеспечивают стабильную работу и низкий уровень отказов
Стандарты сертификацииСтандарты сертификации ISO


Как один из ведущихПроизводители распределительных трансформаторов, Huawan специализируется на поставках передовых и долговечных трансформаторов, разработанных для оптимальной производительности и соответствия строгим международным стандартам качества.


Каков типичный вес трансформатора на 33 кВ?


Вес трансформатора 33 кВ значительно варьируется в зависимости от его номинальной мощности и типа. Более мелкие блоки, такие как трансформаторы потенциалов (ПТ) на 33 кВ, могут весить всего около 90 кг. Напротив, большие силовые трансформаторы могут превышать 100 000 кг (100 тонн). Для обычных распределительных трансформаторов мощностью 33 кВ, таких как блок мощностью 1000 кВА, вес обычно падает в диапазоне от 3000 до 4000 кг, в то время как более крупные модели мощностью 10 МВА часто варьируются от 18 000 до 28 000 кг, под влиянием таких факторов, как конструкция, объем масла и дополнительные компоненты.


Как устанавливается трансформатор на 33 кВ?


Установка распределительного трансформатора на 33 кВ требует тщательной подготовки площадки, включая прочный фундамент, системы удержания масла и соответствующие зазоры для обеспечения безопасности и технического обслуживания. Процесс включает в себя безопасное позиционирование трансформатора, подключение высоковольтных и низковольтных кабелей, установление надлежащего заземления и проведение необходимых испытаний перед вводом в эксплуатацию, таких как сопротивление изоляции, коэффициент оборотов и проверка качества масла. Эти шаги обеспечивают надежную и безопасную работу, поскольку трансформатор 33 кВ понижает высокое напряжение для распределения. На протяжении всей установки необходимо строгое соблюдение электрических стандартов и процедур безопасности, включая протоколы блокировки/маркировки.


Каковы общие мощности трансформаторов 33 кВ?


Трансформаторные мощности 33 кВ охватывают широкий спектр, начиная от небольших распределительных блоков мощностью около 30 кВА и до мощных силовых трансформаторов, мощность которых превышает 30 МВА (30 000 кВА). Типичные применения распределительных трансформаторов 33 кВ варьируются от 100 кВА до 2500 кВА, в то время как более крупные блоки подстанций часто обрабатывают более высокие номинальные значения, такие как 10 МВА, 25 МВА, 40 МВА или даже от 50 до 63 МВА. Эти мощности определяются ролью трансформатора в энергосистеме, особенно для передачи высокой мощности на большие расстояния, с общими конфигурациями, включающие уровни напряжения, такие как 110/33 кВ или 220/33 кВ для массовой передачи мощности.


Распределительный трансформатор 33кВ против 35кВ

Аспект

33  распределительный трансформатор кВРаспределительный трансформатор 35  кВ
Номинальное напряжение33  кВ (распространено во многих системах на базе IEC)35  кВ (часто самое высокое напряжение оборудования Um в стандартах IEC)
Максимальное напряжение для оборудования (Um)До   36  кВ36-40,5  кВ (обеспечивает операционную маржу)
Общее использованиеИспользуется в первичном или вторичном распределении, например, понижая на 132/66  кВ до 33  кВ или на 33  кВ до 11/0,4  кВ.Аналогичное использование в сетях с номинальным напряжением 35  кВ (распространено в Китае и некоторых частях Азии)
Типичные рейтинги500  кВА-  20  МВА, погруженного в масло или сухого типаПочти идентичные рейтинги и типы
Изоляция & БИЛВыдерживает импульс молнии около 170-200  кВЧуть выше, соответствует классу 35  кВ
СтандартыIEC  60076, IEEE/ANSI; распространен в Индии, Великобритании, на Ближнем Востоке, в АфрикеIEC  60076  (Um = 36  кВ класс); используется в Китае и некоторых азиатских регионах
ПримененияГородские/сельские подстанции, промышленные предприятия, коммерческие комплексы, возобновляемые источники энергии повышающие/понижающиеТе же приложения для сетей стандартизированы в   35  кВ
Физический размер & ценаОчень похоже на  35  единиц кВНемного больше или дороже из-за более высокого уровня изоляции
Эффективность & ПотериОптимизирован для повышения эффективности в течение всего дня и низких потерьТот же фокус эффективности
