25kVA одиночной фазы полюса монтируется трансформатор

Этот однофазный масляный трансформатор мощностью 25 кВА, установленный на столбе, сочетает в себе высокую надежность масляной изоляции с компактной установкой на столбе, обеспечивая стабильное и экономичное решение для энергоснабжения в однофазных сценариях нагрузки на терминале распределительной сети.

Контакт Download User Manual

Полюс одиночной фазы установил масло погруженных трансформатор 25 кВА

Технические характеристики и параметры

Параметр	Детали
Номинальная мощность	25 кВА
Максимальные потери без нагрузки	100 Вт
Максимальные потери нагрузки	300 Вт
Основные втулки	Держатель крышки 15 кВ (Кты: 2)
Вторичные втулки	13/16 рым-болт с 3/8-16 шпилькой Вторичная втулка (Кол-во: 3)
Краны	1-2 1/2% краны выше номинального, 3-2 1/2% краны ниже номинального
Первичное напряжение	2400-34500 В
Возбуждение тока @ 100%	≤ 0,6%
Reg.@0.8 Фактор PWR	≤ 2,4%
Конфигурация	Стандартный дизайн
Положения монтажа	Кронштейны вешалки (один набор)
Повышение температуры	65 ° С
Класс охлаждения	ОНАН
Изоляционная жидкость	Минеральное масло
Частота	60 Гц
Стандарт эффективности	Нет
Первичное напряжение	12470 В Grd Y / 7200 В
БИЛ	95 кВ
КВ класс	15 кВ
Вторичный волитаж	120 / 240 В
БЛ	30 кВ
КВ класс	1,2 кВ
Покрытия	Верхнее покрытие ANSI70 серое (Munsell 5BG7.0/0,4)
Датчики & Фитинги	PRD, 35 SCFM (std)

Диапазон спецификации

Вместимость (КВА)	Высокая Напряжение (V)	Нажать Диапазоны	Низкий Напряжение (V)	Потери (Вт)		Размер (мм)			DOE 2016 Эффективность
Вместимость (КВА)	Высокая Напряжение (V)	Нажать Диапазоны	Низкий Напряжение (V)	Потеря Нет-нагрузки (Вт)	Потеря На-нагрузки (Вт)	Вт	Д	H	DOE 2016 Эффективность
10	2400 4160 7200 7620 12000 12470 13200 13800 14400 19920 24940 34500	± 2 х 2,5%	110 120 208 240 277 347 415 416 480 600 690	60 80 100 120 130 150	330 370 450 620 850 1150	500	525	885	98,70
15						520	565	905	98,82
25						560	590	935	98,95
37,5						610	625	935	99,05
50						635	675	1035	99,11
75						745	840	1035	99,19
100						770	965	1035	99,25
167						795	890	1035	99,33
250						988	1001	1035	99,39
333						1012	1015	1035	99,43

Рисование и аксессуары

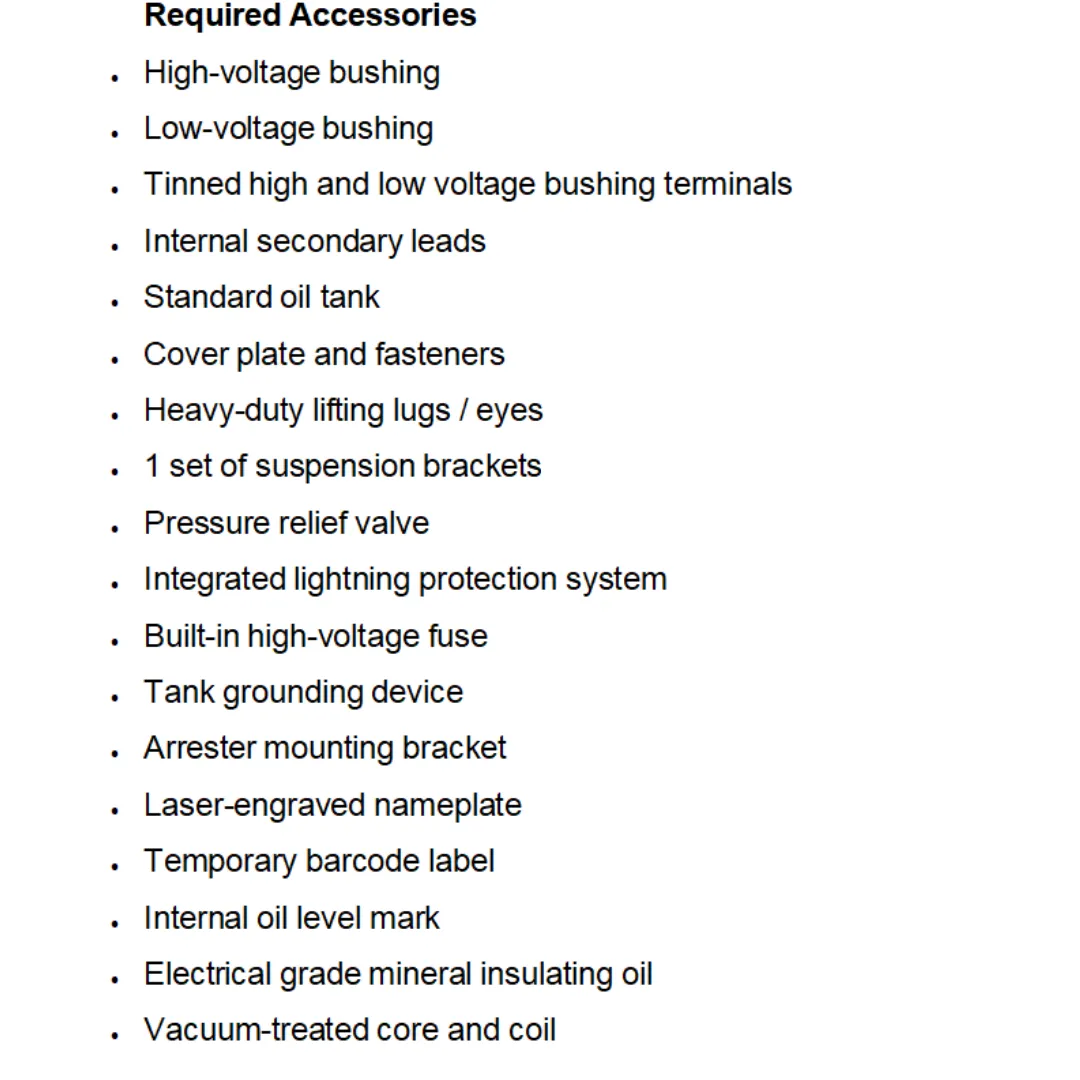

Аксессуары для трансформатора на полюсе

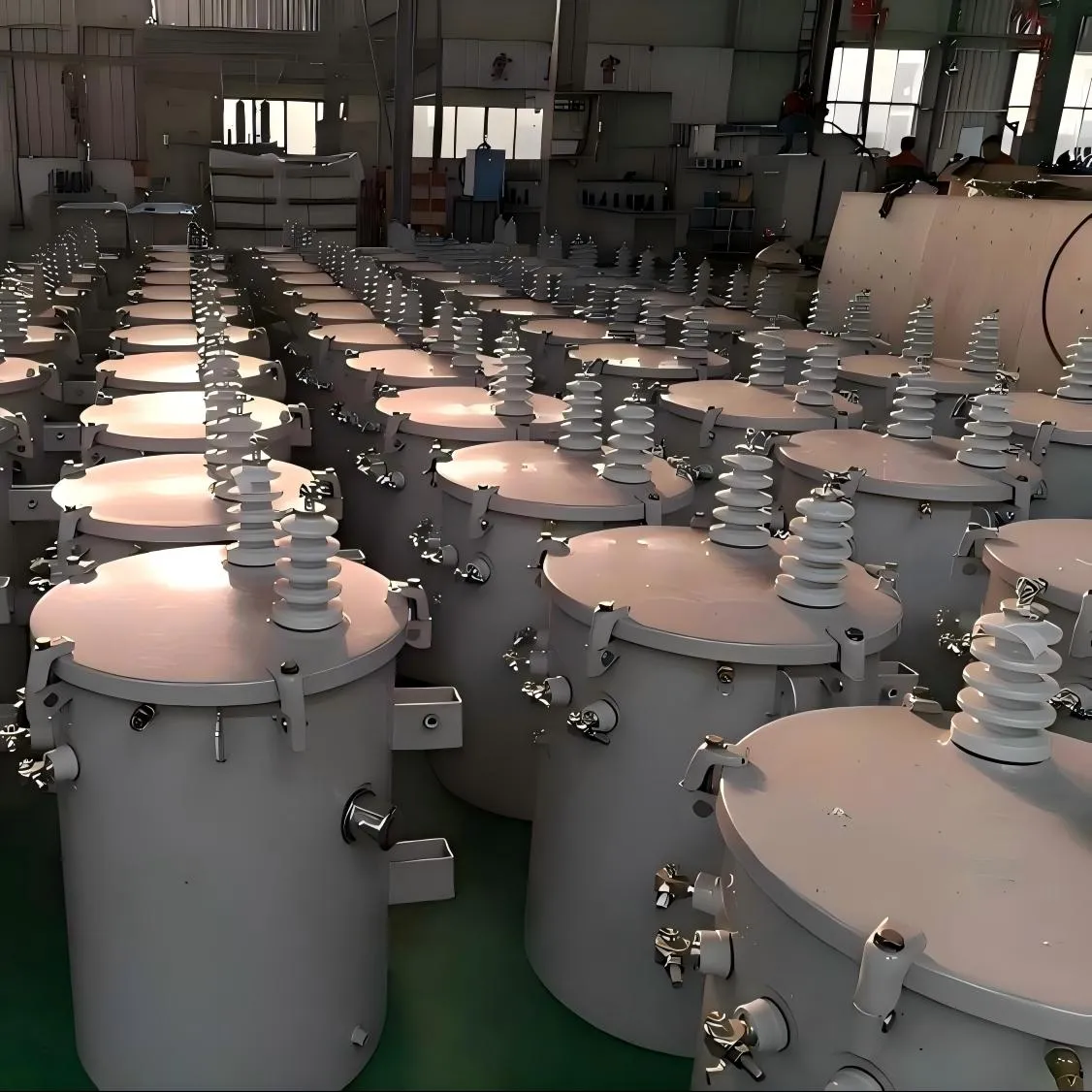

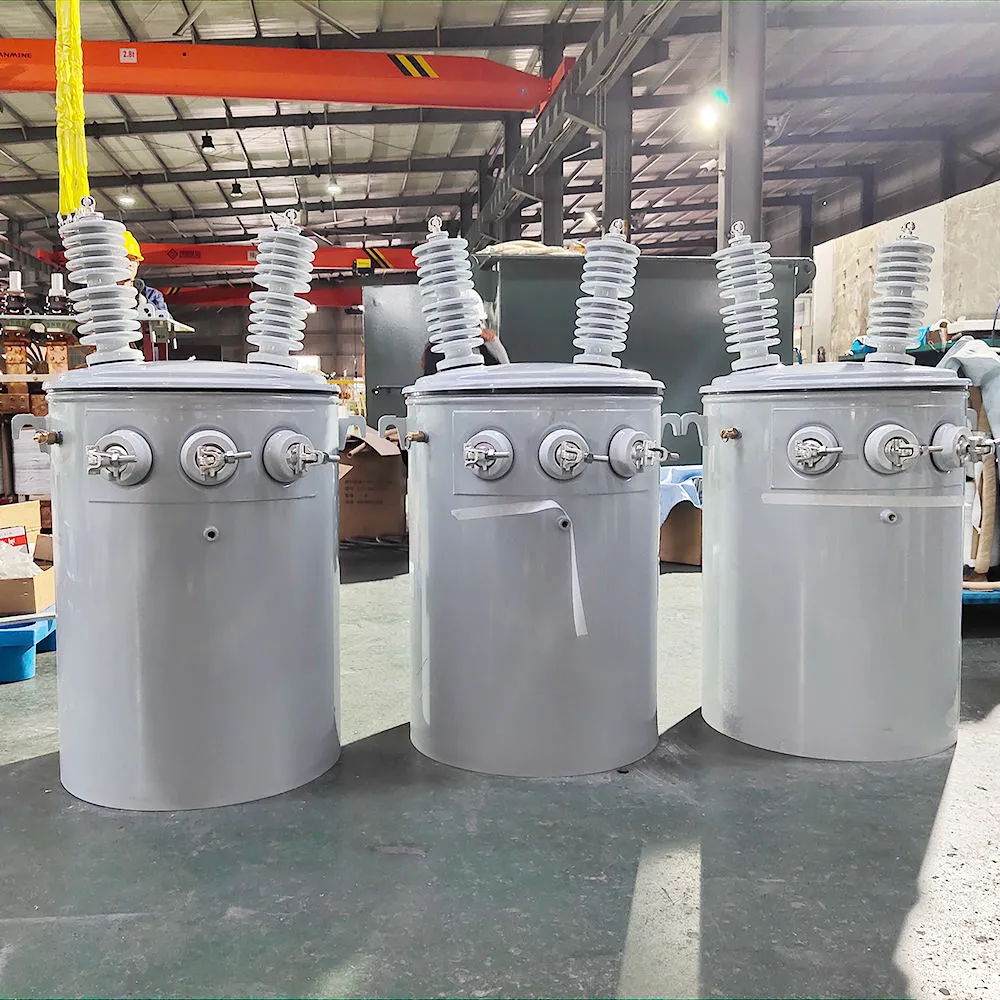

Фотографии заводского производства
