Руководство по расчету эффективности трансформатора: ключевая мера для повышения производительности энергосистемы

В стабильной работе энергосистем,ТрансформерыСлужить основным оборудованием для передачи и преобразования энергии. Их операционная эффективность напрямую определяет уровень использования энергии и существенно влияет на затраты на электроэнергию и операционную рентабельность предприятий. С постоянным расширением промышленного энергопотребления и все более строгой национальной политикой энергосбережения снижение электрических потерь за счет научных расчетов эффективности, правильного выбора оборудования и оптимизированного оперативного управления стало критическим подходом для достижения энергосбережения, повышения эффективности и устойчивого развития.

В данной статье систематически анализируются основные понятия, методы расчета и составляющие потерь КПД трансформатора. В нем также рассматриваются ключевые влияющие факторы посредством практических тематических исследований и предлагаются действенные стратегии повышения эффективности, помогающие предприятиям оптимизировать производительность энергосистем и максимизировать экономические выгоды. Для тех, кто ищет высокоэффективные трансформаторные решения, представленные здесь идеи могут поддержать целевой выбор.

1. Что такое эффективность трансформатора

Эффективность трансформатора является ключевым показателем его способности к преобразованию энергии. Он определяется как отношение выходной мощности к входной мощности, обычно выраженное в процентах:

Η = P₂/P1 × 100%

= P₂ / (P₂ + P₀ + Pₖ) × 100%

Где:

Η = эффективность

P₂ = выходная мощность

P1 = входная мощность

P₀ = потери в сердечнике (потери без нагрузки)

Pₖ = потери меди (потеря нагрузки)

В идеале вся входная электрическая энергия должна быть доставлена на нагрузку. Однако из-за свойств материала и структурных ограничений во время работы возникают различные потери, рассеивающие энергию в виде тепла. Следовательно, выходная мощность всегда ниже входной мощности. Более высокая эффективность указывает на меньшие потери энергии и лучшее использование.

Тематическое исследование

Производственное предприятие эксплуатирует трансформатор мощностью 1000 кВА с входной мощностью 1000 кВт и выходной мощностью 970 кВт, в результате чего КПД составляет 97%. Если трансформатор работает непрерывно в течение 8000 часов в год, потери энергии достигают 240 000 кВтч, что приводит к значительным затратам на электроэнергию, что подчеркивает важность повышения эффективности.

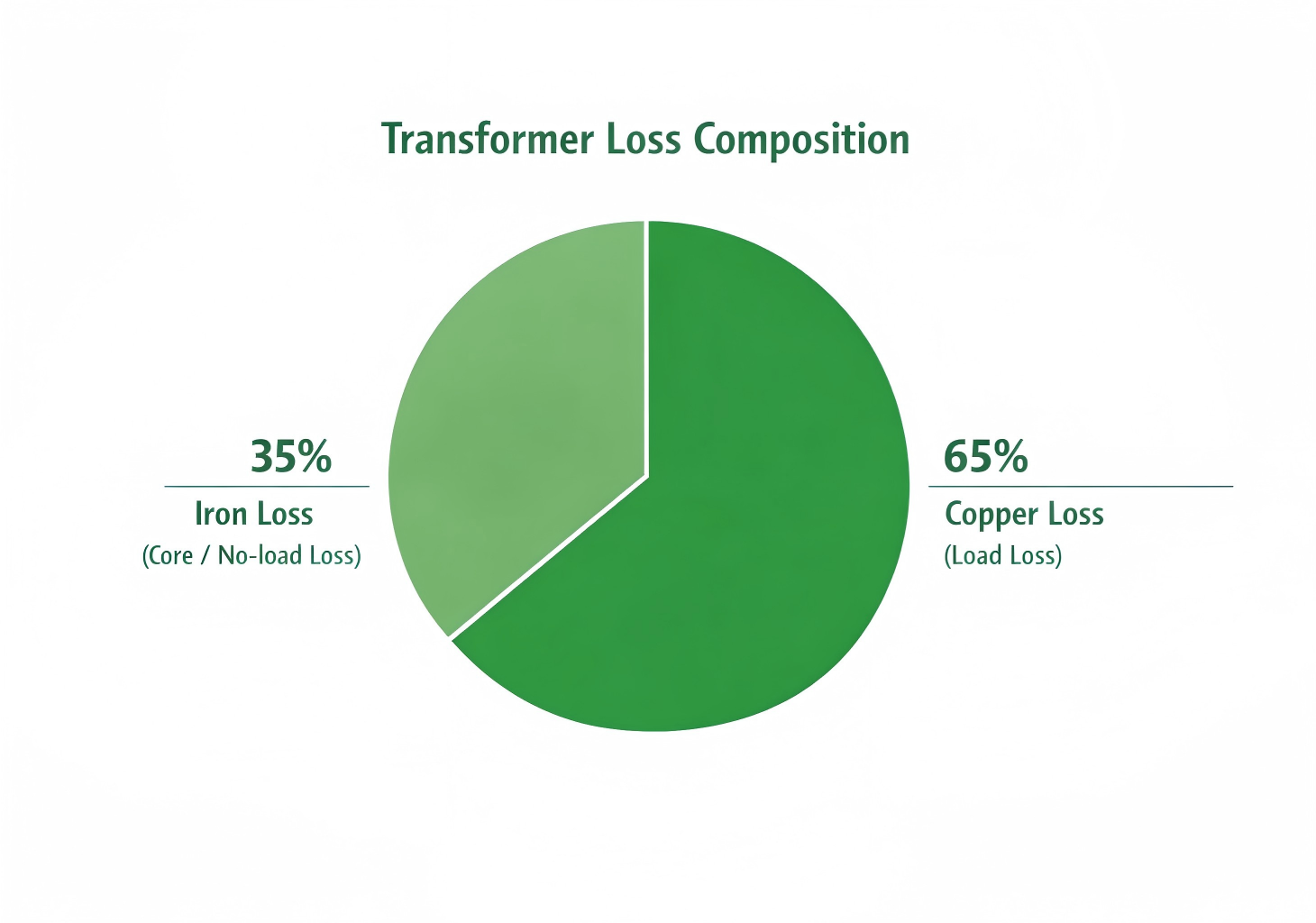

2. Состав потери трансформатора

Потери трансформатора являются основным фактором, влияющим на эффективность, и состоят из:

Общий убыток = основной убыток + убыток меди

(1) Основные потери (потери холостого хода)

Потеря в сердечник происходит всякий раз, когда трансформатор находится под напряжением, даже без нагрузки. Он остается относительно постоянным и зависит от напряжения и частоты.

Компоненты:

Потеря гистерезиса: вызвана многократным намагничиванием основного материала.

Потери вихревых токов: индуцированные токи внутри сердечника, которые генерируют тепло

Влиятельные факторы:

Материал сердечника: кремниевая сталь с высокой проницаемостью (например, кремниевая сталь с низкими потерями) может снизить потери на ~ 20%.

Напряжение и частота: более высокое напряжение или частота увеличивают потери в сердечнике

(2) Потеря меди (потеря нагрузки)

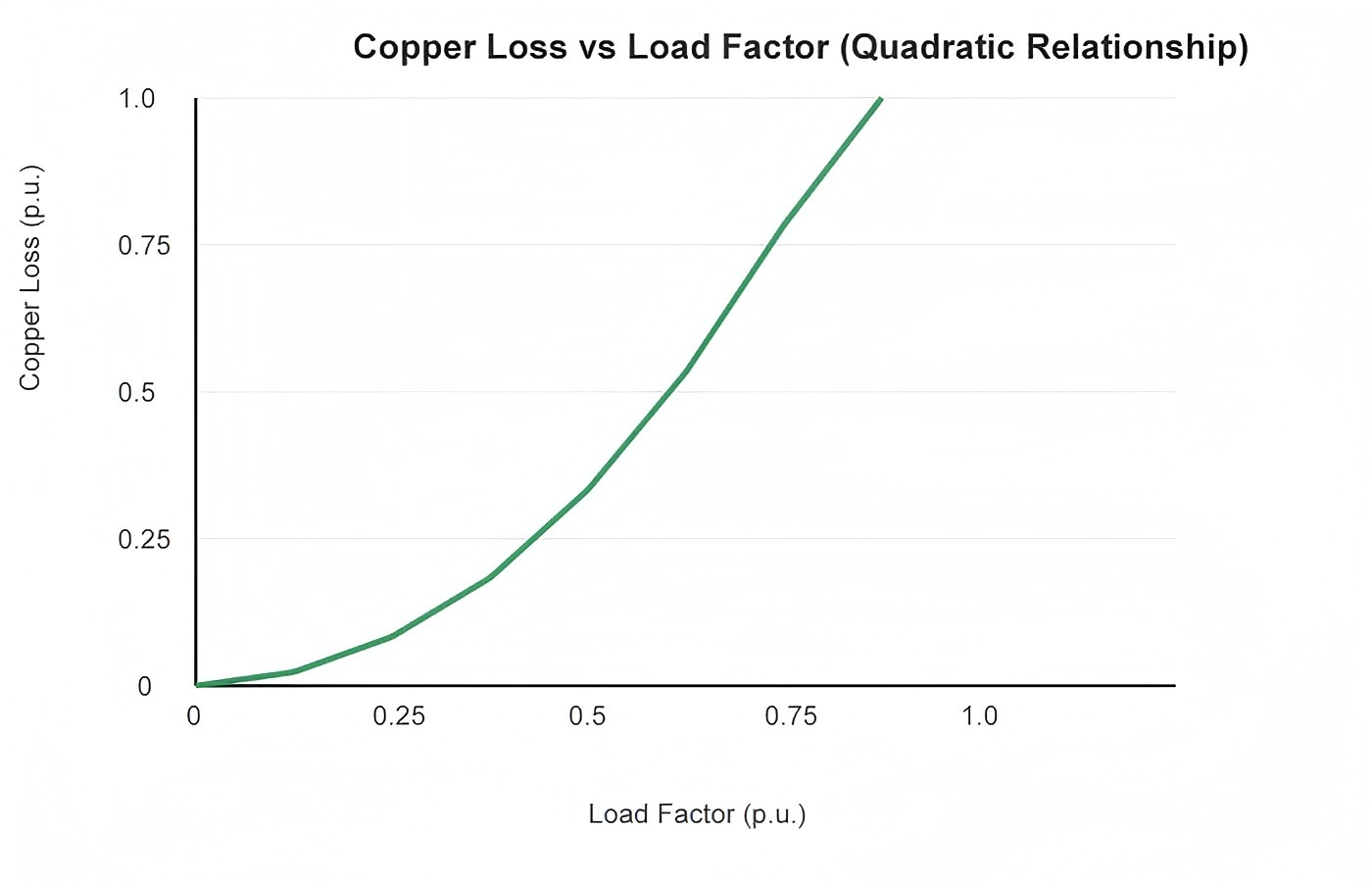

Потери меди вызваны сопротивлением обмоток трансформатора и увеличиваются с квадратом тока нагрузки.

Формула:

Потеря меди = потеря меди при полной нагрузке × (коэффициент нагрузки) ²

Влиятельные факторы:

Скорость нагрузки: более высокая нагрузка приводит к значительно увеличенным потерям

Материал и конструкция обмотки: материалы с высокой проводимостью (например, бескислородная медь) и оптимизированные конструкции обмотки снижают сопротивление

3. Методы расчета эффективности трансформатора

Формула ядра:

Η = P₂ / (P₂ + P₀ + Pₖ) × 100%

(1) Формула эффективности на основе нагрузки

Η = (β × Sₙ × cosφ) / (β × Sₙ × cosφ + P₀ + Pₖ) × 100%

Где:

Β = коэффициент нагрузки

Sₙ = номинальная емкость

Cosφ = коэффициент мощности

(2) Пример расчета

Трансформатор 2000 кВА работает при:

Коэффициент нагрузки: 70%

Коэффициент мощности: 0,9

Потери в сердечник: 3 кВт

Потери меди при полной нагрузке: 20 кВт

Шаги:

Медные потери: 20 × (0,7 ²) = 9,8 кВ

Общие потери: 3 + 9,8 = 12,8 кВт

Выходная мощность: 2000 × 0,7 × 0,9 = 1260 кВт

Эффективность: 1260 / (1260 + 12,8) ≈ 98,99%

4. Ключевые факторы, влияющие на эффективность трансформатора

(1) Коэффициент загрузки

Оптимальная эффективность обычно происходит между нагрузкой 60%-80%:

Низкая нагрузка: доминируют потери в сердечник, снижая эффективность

Высокая нагрузка: потери меди резко возрастают

(2) Материалы и производство

Высококачественная кремниевая сталь снижает потери в сердечнике

Оптимизированная обмотка снижает потери меди

Прецизионное производство минимизирует паразитные потери

(3) Операционная среда

Высокая температура увеличивает сопротивление → более высокие потери меди

Плохое охлаждение снижает эффективность

Пыль и влажность увеличивают дополнительные потери

Huawan производит прочные трансформаторы, предназначенные для суровых условий, обеспечивая долгосрочную высокую эффективность.

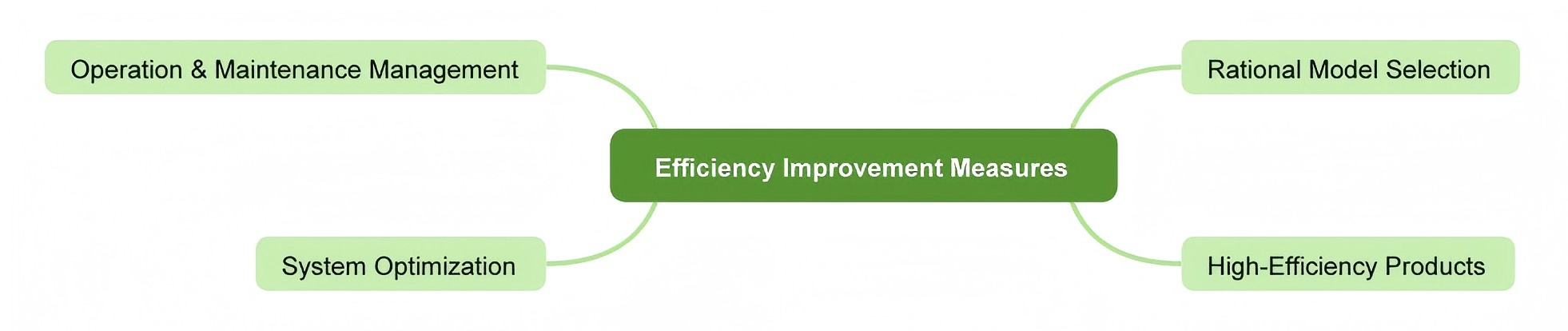

5. Практические методы повышения эффективности

(1) Правильный выбор

Совместите мощность трансформатора с фактической нагрузкой, чтобы поддерживать оптимальный диапазон нагрузки.

(2) Продукты высокой эффективности

Выберите трансформаторы с более высокими показателями эффективности для снижения базовых потерь.

(3) эксплуатация и техническое обслуживание

Регулярные осмотр и техническое обслуживание уменьшают анормалные потери и обеспечивают стабилизированную деятельность.

(4) Оптимизация системы

Установите компенсацию реактивной мощности

Улучшить коэффициент мощности

Оптимизировать макет сетки

6. Инвестиционная стоимость высокоэффективных трансформаторов.

(1) Снижение эксплуатационных расходов

Даже повышение эффективности на 1% может принести значительную ежегодную экономию.

(2) Соблюдение энергетической политики

Снижение потребления энергии и выбросов углерода способствует соблюдению нормативных требований и достижению целей устойчивого развития.

(3) Повышенная надежность

Более низкие потери уменьшают повышение температуры, продлевают срок службы и уменьшают количество отказов.

7. Важность выбора профессионального производителя

Эффективность трансформатора зависит не только от конструкции, но и от качества изготовления и сервисных возможностей.

(1) Преимущества продукта

Материалы с низкими потерями

Оптимизированный электромагнитный дизайн

Строгие процессы контроля качества

(2) возможность Полн-обслуживания

Индивидуальные решения

Руководство по выбору

Анализ энергоэффективности

Оперативный консалтинг

8. Заключение

Эффективность трансформатора-это не просто технический показатель, он напрямую влияет на контроль затрат на электроэнергию, стабильность системы и устойчивое развитие. Благодаря научным расчетам, правильному выбору и оптимизации работы предприятия могут значительно повысить эффективность системы и сократить потери энергии.

Высокоэффективные трансформаторы представляют собой критически важную стратегию для снижения затрат и повышения производительности, а также ключевой фактор для зеленой трансформации в электроэнергетике.

9. Часто задаваемые вопросы

В: Всегда ли выше эффективность трансформатора?

A: Более высокая эффективность улучшает экономию энергии, но также следует учитывать стоимость и рентабельность инвестиций.

В: Почему эффективность трансформатора не может достичь 100%?

О: Потери в сердечнике и меди неизбежны из-за физических и материальных ограничений.

В: Как определить энергоэффективные трансформаторы?

A: Проверьте потери холостого хода, потери нагрузки и сертифицированные рейтинги эффективности.

В: Следует ли заменять старые трансформаторы?

О: Трансформаторы старше 10 лет, как правило, имеют более высокие потери; их замена может значительно снизить затраты на электроэнергию.

В: Каковы риски работы с низкой нагрузкой?

A: Низкая нагрузка увеличивает долю потерь в сердечнике, снижает эффективность и тратит энергию.
