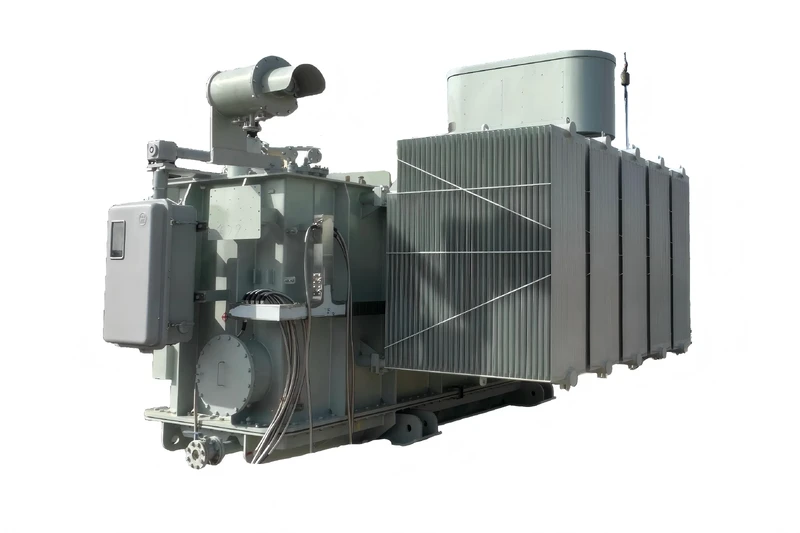

35kV силовой трансформатор

Трансформатор Huawan является основным устройством энергосистемы, в первую очередь выполняя ключевые задачи преобразования напряжения и эффективной передачи электроэнергии. Он отличается низкими потерями энергии, высокой стабильностью работы, высокой перегрузкой и отличными характеристиками защиты от помех. Адаптируемый к различным сценариям применения, таким как электросети, добыча полезных ископаемых и новая энергия, он закладывает прочную основу для безопасной и стабильной работы всей сети передачи электроэнергии.

Контакт

Технические характеристики и параметры

Параметр	Детали
Номинальное напряжение	35/10,5 кВ
Комбинация напряжения	35 ± 3*2,5%
Нет-Потеря нагрузки	≤ 11,9 кВт
Частота	50 Гц
Группа подключения	YNd11
Напряжение импеданса	10,0% ± 5%
Метод охлаждения	ОНАН + ОНАФ
Повышение средней температуры верхней части масла	55 К
Повышение средней температуры обмоток	65 К

Диапазон спецификации

Номинальная мощность (кВА)	Комбинация напряжения			Группа Вектор	Потеря холостого хода (кВ)	Потеря нагрузки (кВт)	Ток холостого хода (%)	Сопротивление короткого замыкания (%)
Номинальная мощность (кВА)	H.Y. (кВ)	Х. В. Диапазон выстукивания	L.Y. (кВ)	Группа Вектор	Потеря холостого хода (кВ)	Потеря нагрузки (кВт)	Ток холостого хода (%)	Сопротивление короткого замыкания (%)
2000	35	± 3 × 2,5%	6,3 ~ 10,5	Yd11	2,3	19,2	0,5	6,5
2500	35				2,72	20,6	0,5	6,5
3150	35 ~ 38,5				3,23	24,7	0,5	7
4000					3,87	29,1	0,5
5000					4,64	34,2	0,5
6300					5633	36,7	0,5	8
8000	35 ~ 38,5		6,3 6,6 10,5 11	Tnd11	7,87	40,6	0,4
10000					9,28	48	0,4
12500					12,31	56,8	0,35	8
16000					13,1	70,3	0,35
20000					15,5	82,7	0,3
25000					18,3	97,8	0,3
31500					21,8	116	0,3	10

Нужна быстрая помощь?

Задайте вопрос нашим IT-специалистам и получите ответ в течение 24 часов

Контакт

Рисование

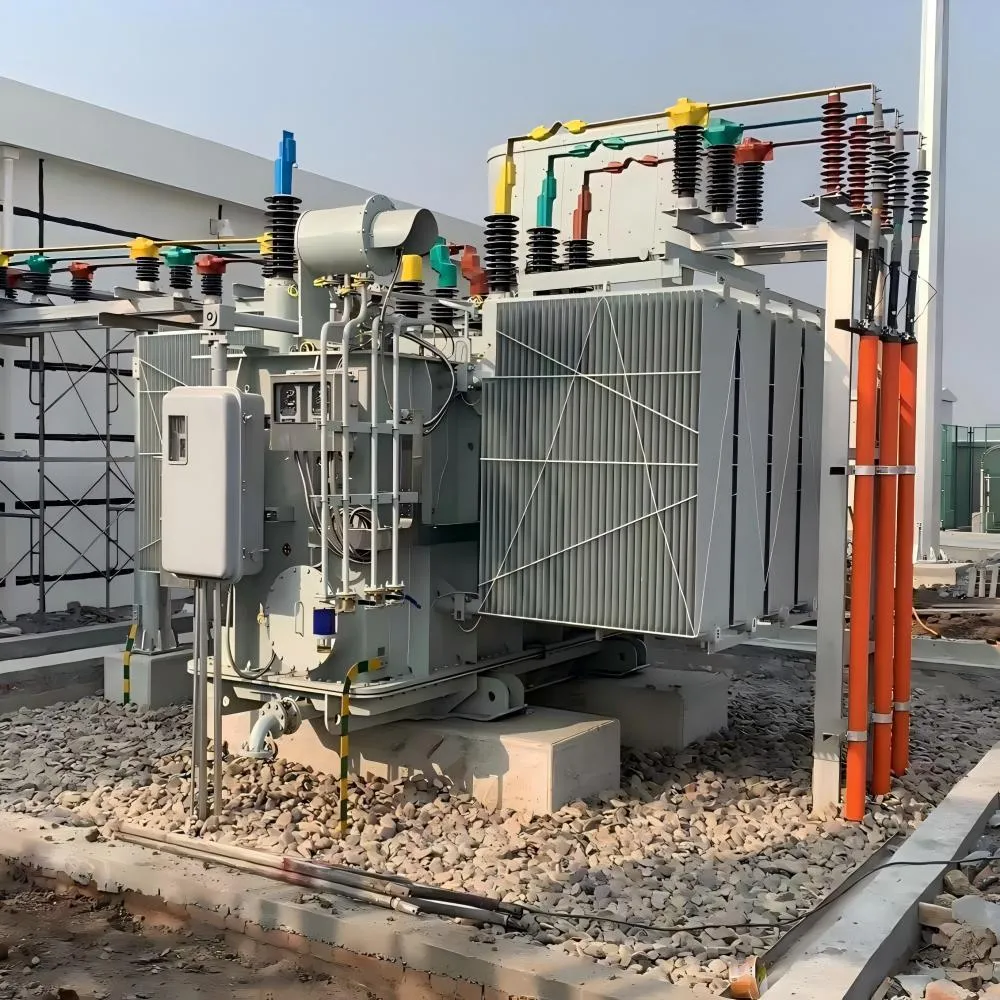

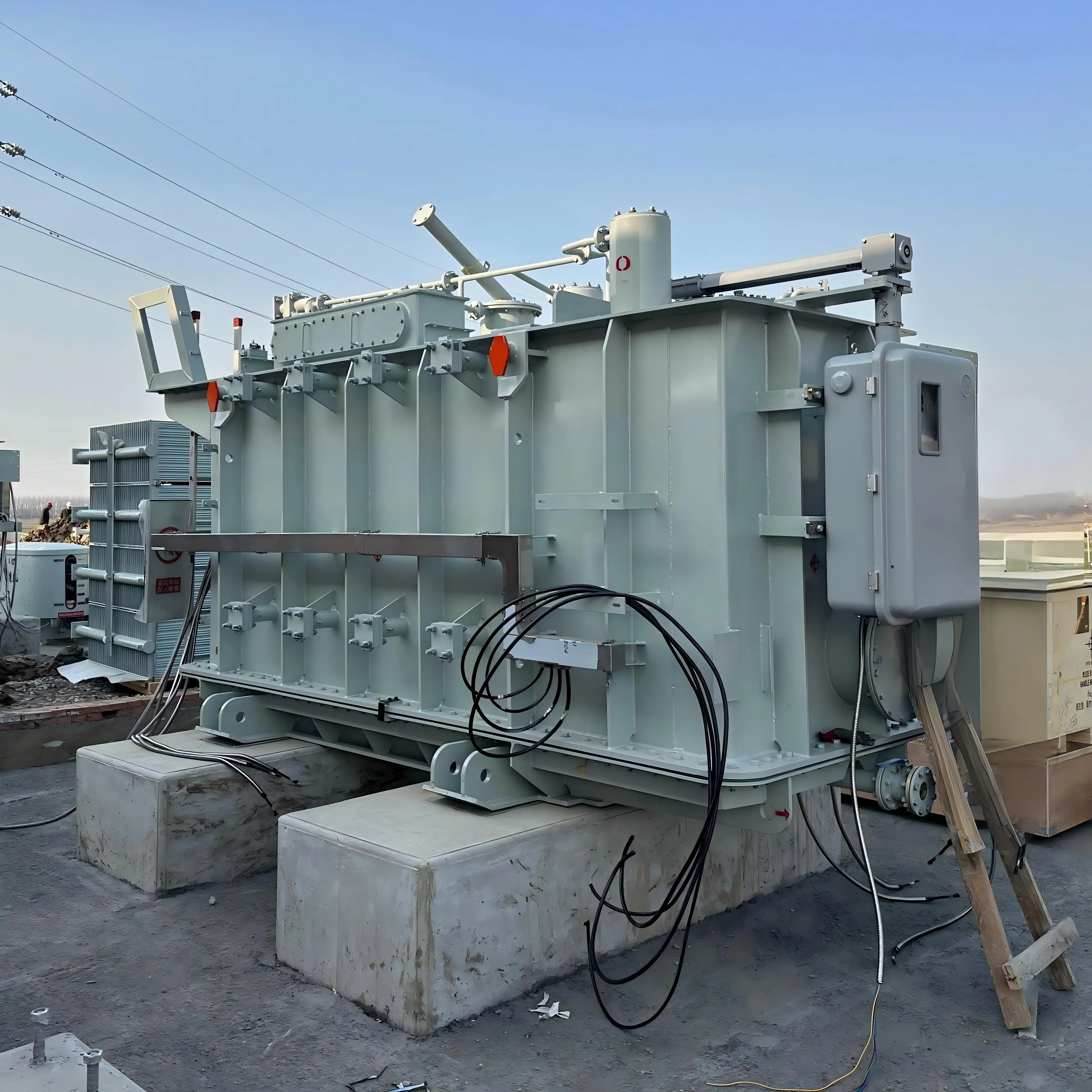

Актуальные фотографии
