Трансформатор сухого типа 2500kVA

Сухой трансформатор Huawan 2500 кВА обеспечивает безопасность и защиту окружающей среды без риска пожара или взрыва. Обладая превосходной конструкцией изоляции и тепловыделения, они осуществляют малопотертую, малошумную и стабилизированную деятельность, и приспосабливаются к различным условиям труда. Не требуют обслуживания и просты в установке, они поддерживают настройку и широко применяются в передаче и распределении электроэнергии в строительстве, энергетике, торговле и других областях.

Контакт

Технические характеристики и параметры

Параметр	Детали
Номинальная мощность	2500 кВА
Номинальная частота	50 Гц
Номинальное напряжение	10/0, 4 кВ
Номинальный ток	144,3/3608,5 А
Количество этапов	3 фазы
Символ группы соединений	Dyn11
Потеря холостого хода (на напряжении тока 100% расклассифицированное)	2,3425 кВт
Потеря нагрузки (на температуре ссылки 120 ℃)	15,0211 кВт
Полная потеря (на температуре ссылки 120 ℃)	17,3679 кВт
Ток холостого хода (при 100% номинального напряжения)	0,15%
Класс изоляции	Класс F (максимально допустимая температура обмотки для класса F: 155 ℃)
Прикладная способность выдерживать напряжение	ВН: 35 кВ/60 с, НН: 5 кВ/60 с
Частичное количество разряда	Когда применяется номинальное напряжение в 1,3 раза, все фазы A/B/C <5pC
Возможность выдерживать короткое замыкание	3 испытания на короткое замыкание на фазу, отсутствие смещения/деформации катушек, максимальное отклонение реактивного напряжения: 2,67%
Предел повышения температуры обмотки	≤ 100 К
Режим охлаждения	AN/AF

Диапазон спецификации

Номинальный Вместимость	Комбинация напряжения и диапазон разложения			Низкий Давление	Открытая цепь Потери	Загрузить Потеря	Короткое замыкание Сопротивление	Нет-нагрузка Ток	Тело Вес
Номинальный Вместимость	Комбинация напряжения и диапазон разложения			Низкий Давление	Открытая цепь Потери	Загрузить Потеря	Короткое замыкание Сопротивление	Нет-нагрузка Ток	Тело Вес
КВА	Высокая Натяжение	Нажать Диапазон	Присоединяйтесь Группа Этикетка	КВ	Вт	(120 ℃) Вт	%	%	Кг
30	6 6,5 10 10,5 11	± 5% или ± 2 × 2,5%	YYNO или Dyn11	0,4	170	710	4	1,8	300
50					240	1000	5	1,5	380
80					330	1380	4	12	470
100					360	1570	4	1	560
125					420	1850	4	1	650
160					480	2130	4	1	780
200					550	2530	4	0,8	800
250					640	2760	4	0,8	1030
315					790	3470	4	0,7	1250
400					880	3990	4	0,7	1400
500					1040	4880	4	0,6	1600
630					1200	5880	4	0,6	1900
630					1170	5960	6	0,6	1900
800					1360	6960	6	0,5	2580
1000					1590	8130	6	0,5	2850
1250					1880	9690	6	5	3200
1600					2200	11730	6	0,5	3800
2000					2740	14450	6	0,4	4280
2500					3240	17170	6	0,4	5250

Рисование

рисование

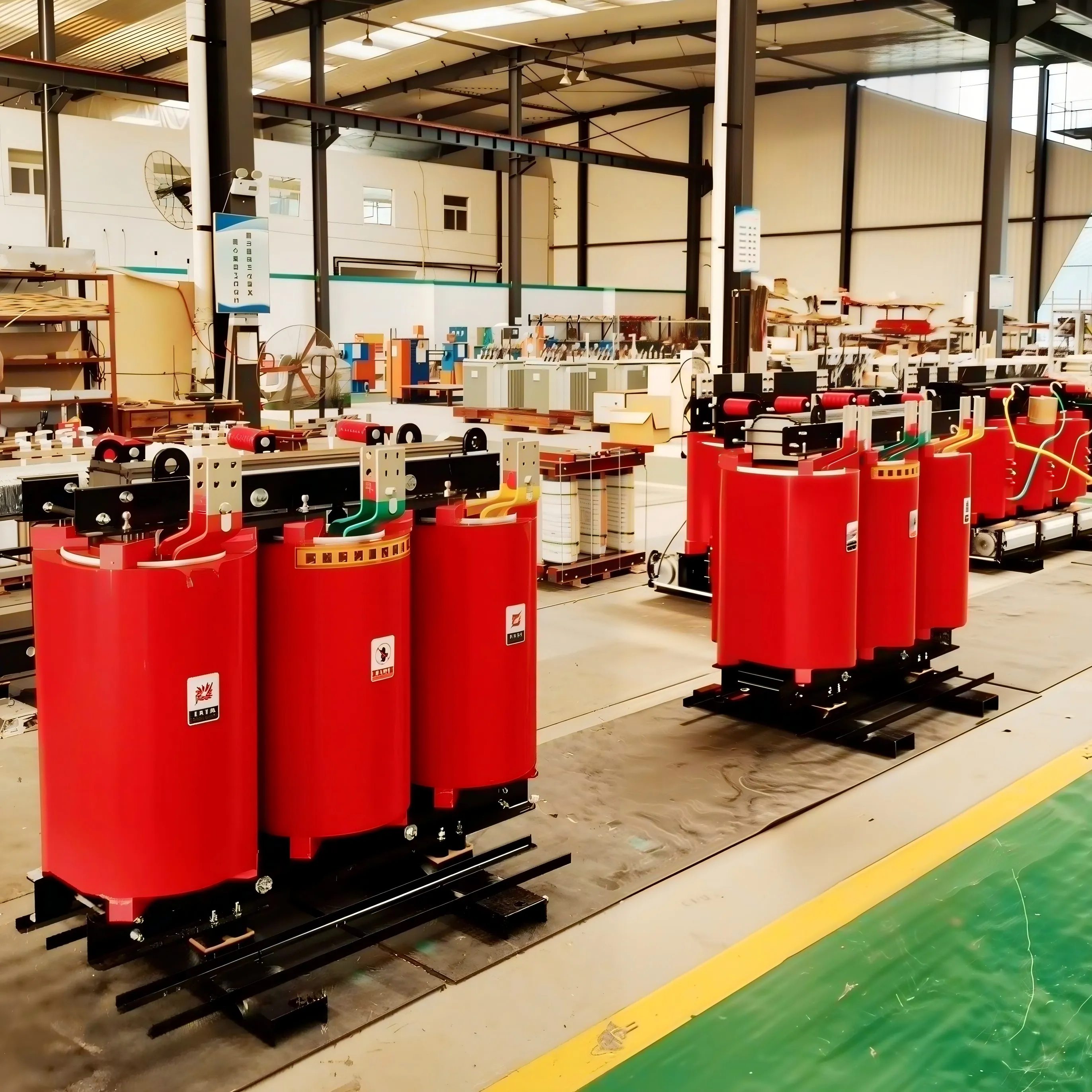

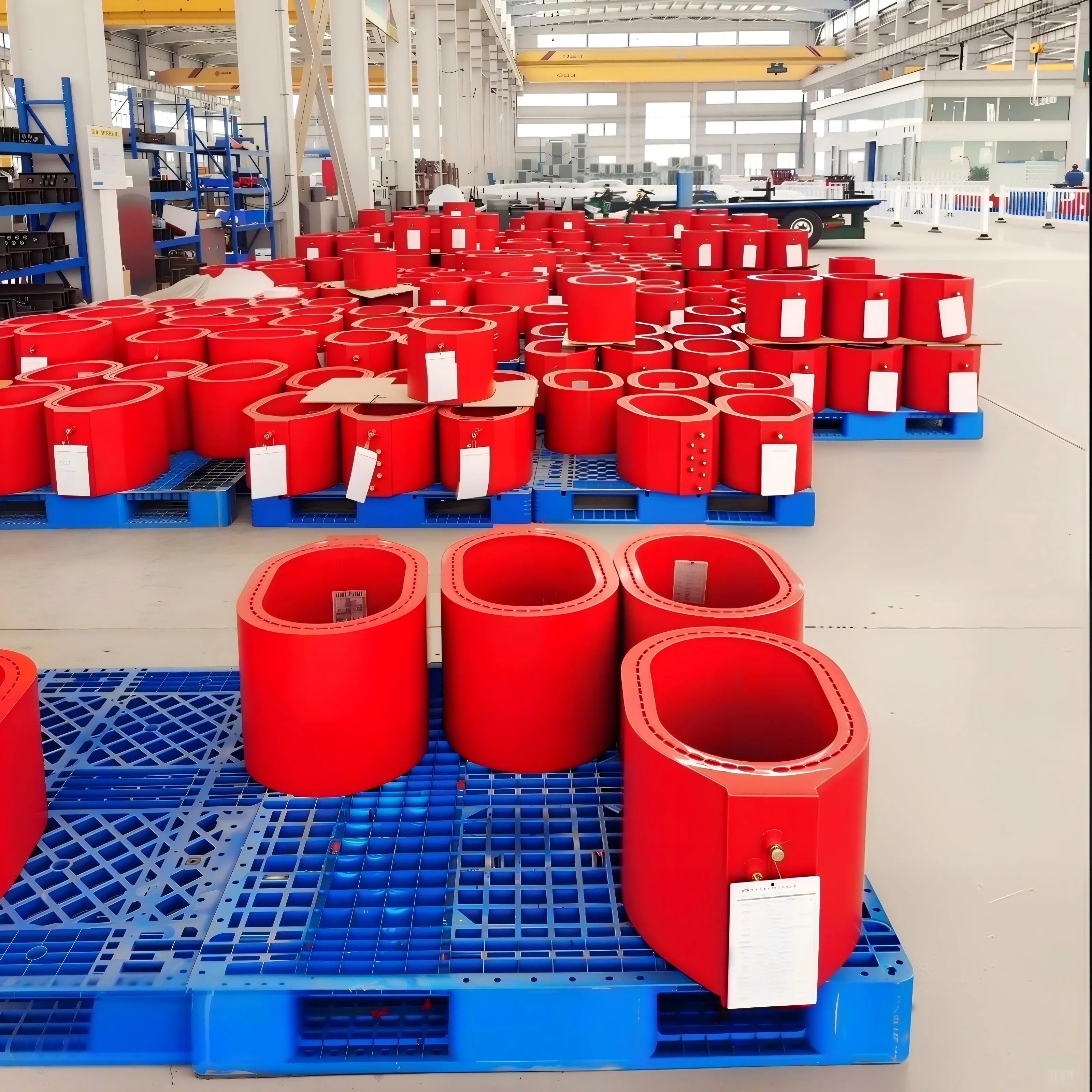

Фотографии заводского производства
