Трансформаторы с масляным погружением 35 кВ для горнодобывающей промышленности: надежные решения Huawan

В горных энергетических системах главные силовые трансформаторы играют решающую роль в обеспечении непрерывной производственной и эксплуатационной безопасности. Горнодобывающие предприятия характеризуются большими нагрузками, частыми колебаниями нагрузки и суровыми условиями эксплуатации, которые предъявляют строгие требования к надежности трансформатора, перегрузочной способности, эффективности охлаждения и долгосрочной стабильности.

1. Обзор проекта

Данный проект предусматривает строительствоГлавная подстанция 35кВИ связанная с ним система электроснабжения для операции по добыче железа (Liusi Iron Mine), предназначенная для обеспечения надежной электроэнергии для процессов добычи полезных ископаемых, таких как добыча руды, дробление, транспортировка и вспомогательные объекты.

Добыча полезных ископаемых характеризуется высокой концентрацией нагрузок, частыми колебаниями нагрузок и длительными непрерывными рабочими циклами. Подстанция должна работать непрерывно в сложных условиях, сохраняя при этом сильную перегрузочную способность и стабильное регулирование напряжения.

2. Технические характеристики

Рисунок 1. Схема масляного трансформатора 35 кВ SZ20-25MVA/35-NX2

3. Основные характеристики проекта

• Сложный профиль нагрузки: регулирует высокие пусковые токи от двигателей, дробилок, и систем транспортера сочетания из больших.

• Высокая непрерывность: Минируя продукция сильно чувствительна к перерывам; конфигурация двойн-трансформатора параллельная увеличивает избыточность.

• Суровые окружающие среды: Проектированный для пыльных условий, весьма температурных колебаний, и долгосрочной деятельности большой нагрузки.

4. Реализация проекта и стандарты

Подстанция была успешно запущена и введена в эксплуатацию в апреле 2025 года (с размещением на площадке в декабре 2024 года), и трансформаторы отвечают всем проектным и эксплуатационным требованиям.

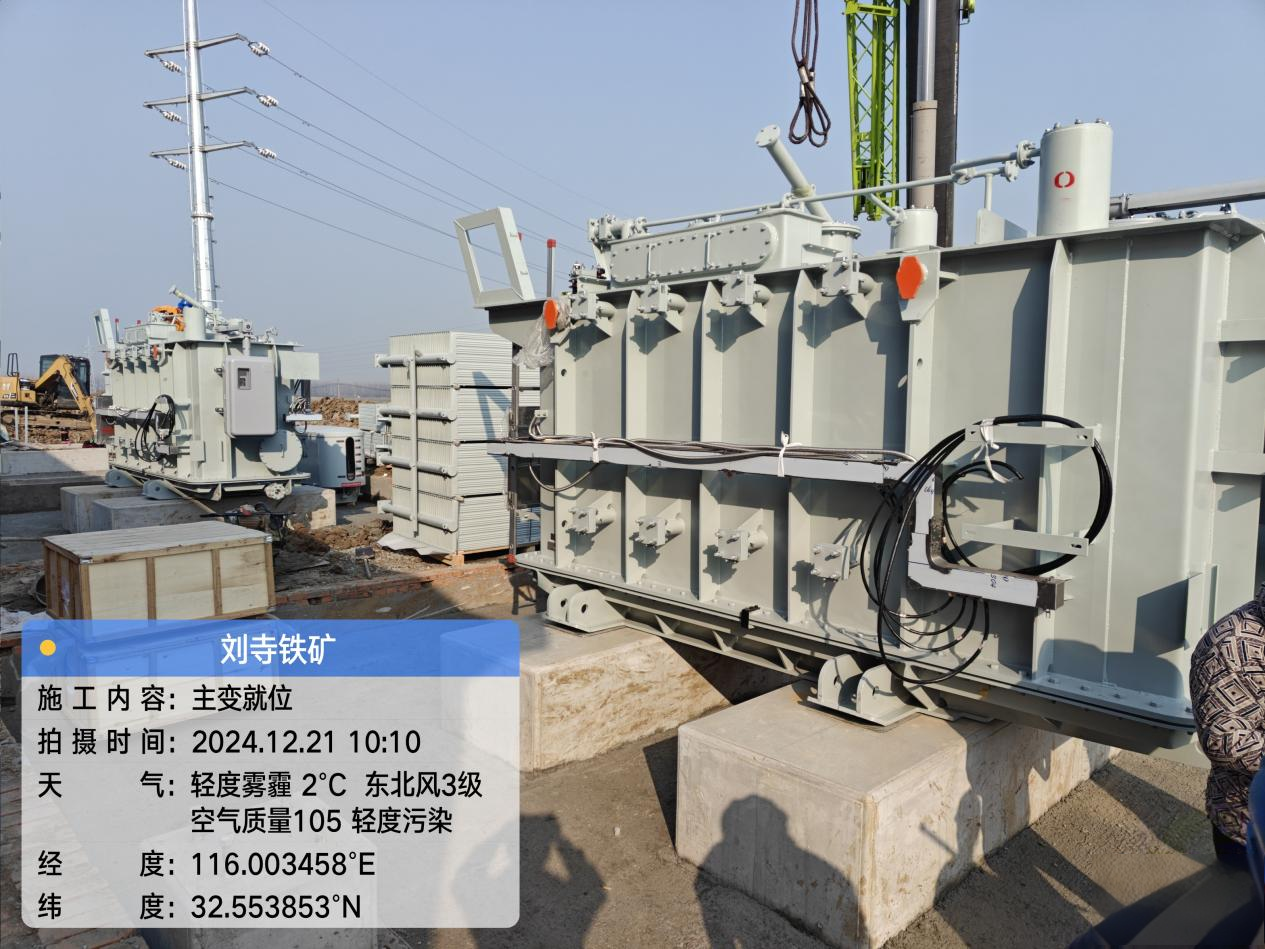

Рисунок 2. Позиционирование главного трансформатора на площадке

Международное соответствие:

Трансформаторы Huawan соответствуют стандартам IEC 60076 (силовые трансформаторы) и могут быть настроены в соответствии со стандартами ANSI / IEEE C57 для экспортно-ориентированных проектов.

5. Заводское приемочное испытание (FAT)

Перед поставкой масляные силовые трансформаторы SZ20-25000/35 прошли комплексные заводские приемочные испытания (FAT) в соответствии с IEC 60076 и соответствующими международными стандартами, обеспечивая надежную работу в сложных условиях эксплуатации в горных условиях.

Область применения FAT включала, но не ограничивалась:

• Измерение сопротивления постоянного тока обмотки

• Проверка соотношения напряжений и фазового смещения

• Испытание на потерю тока без нагрузки и без нагрузки

• Испытание на потерю нагрузки и сопротивление короткого замыкания

• Прикладное испытание выдерживаемого напряжения переменного тока

• Испытание на устойчивость индуктированного напряжения

• Тесты диэлектрической прочности изоляционного масла и качества масла

• На нагрузке переключателя крана (OLTC) эксплуатационные и коммутационные испытания

• Эти испытания подтвердили электрические характеристики трансформатора, целостность изоляции, тепловое поведение и надежность регулирования напряжения, обеспечивая готовность к безопасной и долгосрочной эксплуатации на горной подстанции.

6. Почему выбирают масляные трансформаторы для горнодобывающей промышленности?

Высокая теплоемкость: лучше подходит для тяжелых и колеблющихся нагрузок, таких как дробление и подъем. Превосходное охлаждение: сочетание естественного и принудительного воздушного охлаждения (ONAN/ONAF) поддерживает безопасные температуры.

Управление напряжением в реальном времени: высоковольтный OLTC регулирует напряжение без перебоев в подаче электроэнергии, защищая нисходящее оборудование.

Экспертиза Huawan в горнодобывающей силовых трансформаторов

• Глубокое понимание характеристик спроса на электроэнергию для майнинга

• Подгонянный35кВ/110кВ/220кВ масляные трансформаторные решения

• Соответствие стандартам IEC, GB и коммунальных услуг

• Сосредоточьтесь на эффективности жизненного цикла и долгосрочной надежности

• Большой опыт работы в горнодобывающей, металлургической, цементной и тяжелой промышленности

7. Часто задаваемые вопросы

В: Зачем использовать масляные трансформаторы в горнодобывающей промышленности?
A: Они обеспечивают более высокую тепловую мощность, более сильную перегрузку и лучшее охлаждение для непрерывных горных работ.

Q: В чем преимущество OLTC?
О: Он позволяет регулировать напряжение без отключения питания, обеспечивая стабильное напряжение для чувствительного горнодобывающего оборудования.

В: Может ли Huawan настроить для международных проектов?

A: Да, мы предоставляем гибкие конструкции, соответствующие стандартам IEC, GB и ANSI/IEEE по всему миру.
