Натуральное эфирное изоляционное масло против минерального изоляционного масла-Сравнение производительности, безопасности и стоимости

Глобальные сдвиги в энергетике, экологических нормах и безопасности являются движущей силой переоценки изоляции трансформаторов. Традиционное минеральное масло, экономически эффективное, но легковоспламеняющееся и не поддающееся биологическому разложению, сталкивается с проблемами устойчивости. Натуральное эфирное масло из растительных источников становится ключевой глобальной альтернативой с высокой температурой вспышки, изоляционными свойствами и биоразлагаемостью, которая в настоящее время используется в проектах от Северной Америки до Европы и ветряных электростанций до городских сетей.

Сравнение производительности

Электрические характеристики

Натуральное эфирное изоляционное масло достигает напряжения пробоя частоты мощности ≥ 50 кВ, превосходящего 30-40кВ минерального масла, обеспечивая более надежную изоляцию. Его диэлектрическая проницаемость (~ 3,2-3,4) близка к масляной бумаге, оптимизируя распределение электрического поля, уменьшая локальные перенапряги и продлевая срок службы бумаги. Он также имеет возможность само-засыхания: поглощая и запирая влагу для того чтобы заблокировать вызревание целлюлозы бумажное термальное, расширяя жизнь системы изоляции над 5 раз.

Тепловые характеристики и характеристики рассеивания тепла

Натуральное эфирное изоляционное масло имеет высокую вязкость в качестве недостатка, около 34 мм²/с при 40 ° C по сравнению с минеральным маслом 9,2 мм²/с-примерно в 3,7 раза выше, чем рассеивание тепла трансформатора. Однако, его более высокая теплопроводность компенсирует этот недостаток. При охлаждении с принудительной циркуляцией масла его теплопередача превосходит минеральные масла, но в режиме естественной циркуляции высокая вязкость и отсутствие принудительной мощности вызывают более низкую производительность.

Представление огнестойкости

Натуральное эфирное масло имеет температуру вспышки более 300 ° C и температуру возгорания 360 ° C по сравнению с типичной температурой возгорания минерального масла 140-160 ° C, что затрудняет воспламенение при дуговых разрывах и быстрее тушит при низком уровне дыма. Эти свойства уменьшают повреждения дуги и риски взрыва. Более одного миллиона таких трансформаторов эксплуатируются во всем мире в течение более 25 лет без пожаров или взрывов.

Старение и жизненный цикл

Натуральное эфирное масло впитывает влагу из бумаги через самосушку, безвредно ингибируя гидролиз и старение. Он образует защитную пленку путем переэтерификации, задерживая тепловое старение, но имеет плохую стабильность окисления от ненасыщенных триглицеридов. Добавление антиоксидантов и пассиваторов повышает стойкость к окислению и продлевает срок службы. В герметичных системах окисление прогрессирует очень медленно с увеличением вязкости менее 10% в течение 10 лет, минимально влияя на производительность. Это задерживает старение оборудования и снижает частоту замены.

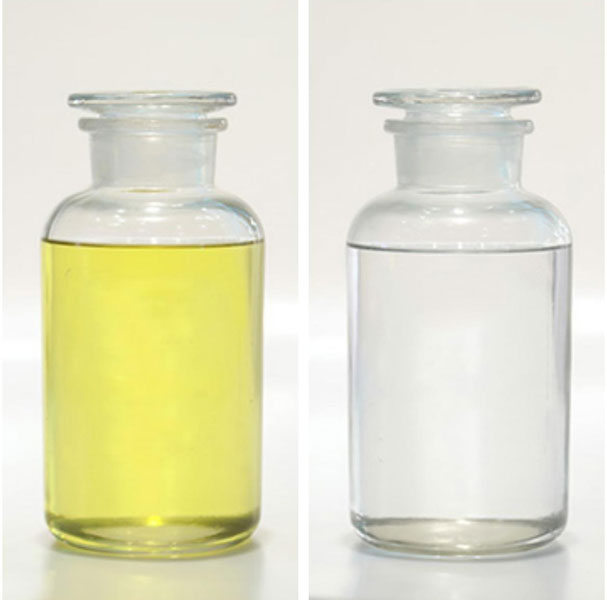

Примечание: на рисунке слева-натуральное эфирное масло.

Экономический анализ

Первоначальные инвестиции

Закупки природного эфирного масла, как правило, примерно в два раза больше, чем минерального масла. Кроме того, в больших силовых трансформаторах для оптимизации эффективности охлаждения могут потребоваться дополнительные радиаторы или улучшенные конструкции масляных каналов, что приведет к увеличению затрат на производство оборудования примерно на 5-10%.

Эксплуатационные и эксплуатационные расходы

Трансформаторы с натуральным эфиром не требуют регулярного технического обслуживания, такого как обезвоживание в нормальных условиях, в отличие от трансформаторов с минеральным маслом, требующих проверок и обработки, что приводит к значительно более низким долгосрочным затратам, чем системы с минеральным маслом. Практическое применение показывает, что эти трансформаторы нормально функционируют без обслуживания, что очень ценно для отдаленных районов, таких как ветряные электростанции.

Стоимость жизненного цикла

Трансформаторы природного эфира имеют более высокие начальные инвестиции, но конкурентоспособные затраты на жизненный цикл, что потенциально делает их более экономичными, чем трансформаторы на минеральном масле, при рассмотрении общего жизненного цикла, эксплуатации и расходов на техническое обслуживание. В ветроэнергетике натуральное эфирное масло обеспечивает более компактные, устойчивые и экономичные трансформаторы по сравнению с синтетическими сложными эфирами или вариантами сухого типа, с безэксплуатационной работой, снижающей долгосрочные затраты, особенно для удаленных ветряных электростанций. Кроме того, высокая точка возгорания снижает требования и затраты на противопожарную защиту в населенных или чувствительных районах, в то время как экологические свойства снижают риски загрязнения и затраты на восстановление.

Охрана окружающей среды и устойчивость

Биоразлагаемость

Натуральное эфирное изоляционное масло обладает превосходной биоразлагаемостью. Полученный из натуральных масел, таких как соевые бобы и рапс, путем прессования, очистки и смешивания, он разлагается более чем на 98%. Минеральное масло разлагается только на 30% и в случае утечки сохраняется в почве, вызывая структурные изменения и необратимый ущерб окружающей среде. Выбросы углерода в течение жизненного цикла растительного изоляционного масла составляют всего 1,6% от выбросов минерального масла. При утечке он естественным образом разлагается за 28 дней, что делает его зеленым и экологически чистым.

Низкие углеродные и возобновляемые ресурсы

Натуральное эфирное изоляционное масло поступает из возобновляемых растительных масел, таких как соевое, рапсовое и пальмовое масло, избегая зависимости от конечной нефти и ослабляя проблемы энергетической безопасности. Он нетоксичен, экологически безопасен и безопасен для воды, почвы, дикой природы и людей, в отличие от минерального масла.

Сценарии применения и международные дела

1. Места с высокими требованиями к противопожарной защите:Такие как городские подземные подстанции, коммерческие комплексы, высотные здания, транспортные узлы и т. д.

2. Экологически чувствительные районы:Включая источники питьевой воды, лесные заповедники, острова и т. д.

3. Экстремальные условия:Морская ветроэнергетика, прибрежные районы с высокой влажностью, холодные высокоширотные регионы и высокогорные районы.

4. Случаи международных заявок:Во многих европейских проектах по возобновляемым источникам энергии используются трансформаторы с натуральным эфирным маслом; в Северной Америке городские распределительные сети заменяют оборудование с минеральным маслом на эфирное масло во время модернизации для повышения безопасности и экологических показателей.

5. Национальные примеры основных этапов:Китай продвинулся от следования к лидеру в натуральных эфирных изоляционных маслах с первым в мире трансформатором растительного масла 500 кВ, запущенным на подстанции Zengcheng в Гуанчжоу. Используя 65 тонн нефти, он снижает выбросы углерода на 72,8 тонны, что эквивалентно 250 000 автомобилей, проезжающих 1 км. Это знаменует собой ключевой шаг в высоковольтных зеленых трансформаторах и обеспечивает «китайское решение» для глобального энергетического перехода.

Резюме

Всестороннее сравнение показывает, что:

1. Натуральное эфирное масло всесторонне превосходит минеральное масло с точки зрения изоляционных характеристик, огнестойкости, термостойкости и срока службы оборудования.

2. Первоначальные инвестиции относительно высоки, но стоимость жизненного цикла конкурентоспособна.

3. Оно имеет превосходное экологическое дружелюбие и устойчивость ресурса.

Поэтому для сценариев применения с высокими требованиями безопасности, строгими экологическими стандартами и ограниченными условиями обслуживания, натуральному эфирному маслу следует отдавать приоритет в качестве изоляционного масла для трансформаторов.

Часто задаваемые вопросы

В: Каковы основные различия между натуральным эфирным изоляционным маслом и традиционным минеральным изоляционным маслом? В каких сценариях более подходит натуральный эфир?

A: Основные различия сосредоточены на 4 ключевых измерениях:

1. Предохранение от безопасности: Температура вспышки/огня естественного эстера (>300 ℃/>330 ℃) гораздо выше чем это из минеральномасляного (140-180 ℃/160-200 ℃), с почти никаким риском сгорания или взрыва;

2. Экологические характеристики: Естественный эстер имеет тариф биодеградабилиты> 98% и может естественно быть ухудшен в течение 28 дней после утечки, пока минеральномасляный только имеет тариф биодеградабилиты 30% и загрязняет окружающую среду;

3. Срок службы изоляции: натуральный эфир может удерживать влагу и задерживать старение целлюлозы, а срок службы его системы изоляции более чем в 5 раз больше, чем у минерального масла;

4. Представление тепловыделения: Естественный эстер имеет более высокую выкостность (² 30-42 мм/с на 40 ℃) и немножко более слабое тепловыделение естественной циркуляции, но своя термальная проводимость (0.15Вт/м · К) под принудительным охлаждать лучшая чем это из минеральномасляного (0.12Вт/м · К).

В: Вязкость натурального эфирного изоляционного масла более чем в 3 раза выше, чем у минеральномасляного. Повлияет ли это на эффективность рассеивания тепла и нормальную работу трансформатора?

О: Нет необходимости в чрезмерной заботе. Хотя выкостность естественного эстера (²/с 30-42 мм на 40 ℃) 3-4 раза это из минеральномасляного (²/с 8-12 мм) и своя эффективность тепловыделения немножко ниже в режиме естественной циркуляции, она имеет более высокую термальную проводимость (0.15В/м · К). Кроме того, в принудительной системе охлаждения циркуляции масла обыкновенно используемой в индустрии, общее влияние передачи тепла лучшее чем это из минеральномасляного.

В: Первоначальная стоимость покупки трансформаторов с натуральным эфирным изоляционным маслом выше (цена масла удвоилась + стоимость оборудования увеличилась на 5%-10%). Является ли он более экономичным для долгосрочного использования?

A: Да, он имеет больше преимуществ в долгосрочной стоимости жизненного цикла.

1. Расходы на техническое обслуживание: при нормальной работе трансформаторы на натуральном сложном эстере не требуют регулярного обслуживания, такого как обезвоживание и проверка качества масла, в то время как трансформаторы на минеральном масле нуждаются в регулярной проверке и обслуживании. Большое количество рабочей силы эксплуатации и обслуживания можно сохранить в удаленных сценариях (таких как проекты ветроэнергетики);

2. Срок службы: трансформаторы с натуральным эфиром имеют более длительный срок службы изоляции, что снижает частоту замены и инвестиции в замену оборудования;

3. Скрытые затраты: в городских основных районах и экологически чувствительных районах высокая огнестойкость натурального эфира может снизить инвестиции в противопожарные средства. Комплексные расчеты показывают, что общая стоимость жизненного цикла более экономична, чем у трансформаторов на минеральном масле.

К: Что стабильность оксидации естественного масла эстера изолируя? Нужно ли его часто заменять? Есть ли особые требования к ежедневному обслуживанию?

А: Должный к присутсвию ненасыщенных триглицеридов, естественный эстер имеет немножко более слабую стабильность оксидации. Тем не менее, его антивозрастная способность может быть значительно улучшена путем добавления специальных антиоксидантов и пассиваторов. В герметичных трансформаторных системах повышение вязкости составляет менее 10% в течение 10 лет, практически не влияя на производительность, поэтому частая замена масла не требуется. Ежедневное техническое обслуживание требует только ежемесячных проверок уровня и температуры масла, а также тестов отбора проб качества масла каждые 5 лет, что значительно снижает затраты на эксплуатацию и техническое обслуживание.

В: Какие гарантии можно получить, выбрав масляные трансформаторы Huawan с натуральным эфиром?

A: Выбор Huawan позволяет вам пользоваться 2 основными гарантиями:

1. Гарантия на продукцию: трансформаторы соответствуют международным стандартам сертификации, с гарантией От 1 до 2 лет на основные компоненты (железный сердечник, обмотка), а срок службы системы изоляции в 5 раз больше, чем у нефтепродуктов;

2. Подгонянное обслуживание: Обеспечьте эксклюзивные конструкции согласно уровню напряжения тока проекта, охлаждая методу, и оперативной среде (большой высоте/низкой температуре/высокой влажности).
