Медь против алюминиевых обмоток: всесторонний анализ выбора материала для распределительных трансформаторов

Медные обмотки и алюминиевые обмоткиРаспределительные трансформаторыЯвляются основными дифференцирующими факторами, которые влияют на их производительность, стоимость и срок службы. Между ними существуют значительные различия с точки зрения свойств материала, электрических характеристик, экономии, а также требований к эксплуатации и техническому обслуживанию. Эта статья будет анализировать с разных точек зрения, чтобы обеспечить всестороннее понимание их различий.

Сравнение электрических характеристик

Потери и эффективность

• Медные обмотки имеют высокую электропроводность, что приводит к снижению потерь меди при том же токе. Например, трансформатор мощностью 1000 кВА с медными обмотками имеет медные потери на 15-25% ниже, чем трансформатор с алюминиевыми обмотками при работе при полной нагрузке. Он экономит электроэнергию при длительной эксплуатации и отвечает требованиям энергосберегающего дизайна.

• Алюминиевые обмотки имеют низкую электропроводность, поэтому их площадь поперечного сечения необходимо увеличить, чтобы уменьшить сопротивление. Однако потери меди все еще немного выше, а эффективность на 1%-3% ниже.

Перегрузочная способность

• Медные обмотки имеют высокую температуру плавления (1083 ℃) и отличную термическую стабильность. При перегрузке температура повышается медленно, и изоляцию нелегко повредить. Они могут выдерживать перегрузки в течение 1-2 часов.

• Алюминиевые обмотки имеют низкую температуру плавления (660 ℃). При перегрузке температура быстро повышается, что легко приводит к старению изоляции или коротким замыканиями. Они могут выдерживать перегрузку только менее 30 минут, поэтому скорость нагрузки необходимо строго контролировать.

Повышение температуры и рассеивание тепла

• Медные обмотки обладают высокой теплопроводностью (401 Вт/(м · К), что обеспечивает быструю теплопередачу и более низкое повышение температуры (на 5-10 К ниже, чем у алюминиевых обмоток).

• Алюминиевые обмотки имеют низкую теплопроводность (237 Вт/(м · К), что позволяет легко накапливать тепло. Необходимо спроектировать более крупные радиаторы или усиленные конструкции; в противном случае срок службы изоляции будет сокращен.

Сравнение экономики

Первоначальная стоимость покупки

Например, для 2500 кВАТрансформатор, погруженный в масло, Стоимость материала версии с алюминиевым сердечником примерно на 40%-60% ниже, чем у версии с медным сердечником, а общая разница в цене составляет от 30% до 50%. Использование трансформатора с алюминиевым сердечником может значительно снизить первоначальные инвестиции.

Долгосрочные эксплуатационные расходы,

• Медные обмотки имеют низкие потери меди, поэтому затраты на электроэнергию, сэкономленные при длительной эксплуатации, могут покрыть начальную разницу в цене. Кроме того, их цикл обслуживания длиннее, что приводит к снижению затрат на техническое обслуживание.

• Алюминиевые обмотки имеют высокие потери меди, что приводит к увеличению затрат на электроэнергию на 5-10%. Кроме того, их изоляция стареет быстрее, что требует частых проверок и приводит к более высоким затратам на техническое обслуживание.

Разница срока службы

• Медные обмотки обладают хорошей химической стабильностью и устойчивостью к высоким температурам, с расчетным сроком службы 25-30 лет.

• Алюминиевые обмотки склонны к окислению и имеют высокий рост температуры, с проектным сроком службы 15-20 лет.

Анализ рынка

В Китае, где расположен завод Huawei, State Grid и основной рынок в основном используют трансформаторы с медным сердечником. Использование трансформаторов с алюминиевым сердечником в государственной сети Китая рассматривается поставщиками как серьезный акт сокращения углов и приведет к серьезным штрафам. Однако, учитывая отдачу от инвестиций, большинство новых электростанций используют трансформаторы с алюминиевым сердечником в своихУпакованные подстанцииДля снижения затрат на строительство.

В мировом масштабе 80%Распределительные трансформаторыИмеют алюминиевый сердечник. Такие страны, как Ближний Восток и Россия, используют трансформаторы с алюминиевым сердечником. Основная причина-значительное преимущество в стоимости, которое в значительной степени соответствует основным потребностям крупномасштабного строительства инфраструктуры на Ближнем Востоке и обширному охвату энергосистем в России (особенно в отдаленных районах) для «недорогого и легкого оборудования». В то же время это также может снизить зависимость от импортных медных ресурсов, уравновешивая экономику и стабильность цепочки поставок.

Рекомендации выбора

Медные обмотки подходят для:

1. Районы с длительной полной нагрузкой/частыми перегрузками (например, городские основные районы, промышленные парки)

2. Проекты с высокими требованиями к энергосбережению и стремлением к длительному сроку службы (например, коммунальное строительство, крупные предприятия).

3. Суровые среды, такие как высокая температура и влажность (например, прибрежные районы).

Алюминиевые обмотки подходят для:

1. Сельские районы с низкой нагрузкой (низкий уровень нагрузки, небольшие колебания)

2. Временные инфраструктурные проекты (например, строительные площадки, временные жилые кварталы)

3. Сценарии, чувствительные к первоначальным затратам и принимающие регулярное техническое обслуживание

Часто задаваемые вопросы

В: Каковы различия в производительности сердечника между трансформаторами с медной и алюминиевой обмоткой? Для каких сценариев они подходят соответственно?

О: Основные различия сосредоточены на 3 ключевых измерениях:

1. Энергоэффективность: проводимость медных обмоток (58 мс/м) намного выше, чем у алюминия (37 мс/м). Для моделей мощностью 1000 кВА потери меди при полной нагрузке на 15%-25% ниже, а эффективность на 1%-3% выше;

2. Перегрузочная способность и термостойкость: медь имеет температуру плавления 1083 ℃ и может выдерживать перегрузку в течение 1-2 часов, в то время как алюминий (температура плавления 660 ℃) может выдерживать только перегрузку до 30 минут;

3. Срок службы и стабильность: расчетный срок службы медных обмоток составляет 25-30 лет по сравнению с 15-20 годами для алюминиевых обмоток.

В: Первоначальная стоимость покупки трансформаторов с алюминиевой обмоткой на 30%-50% ниже, чем у трансформаторов с медной обмоткой. Что является более экономически эффективным для долгосрочного использования?

A: Решение должно основываться на «цикле обслуживания + коэффициент нагрузки»:

1. Краткосрочные сценарии с низкой нагрузкой (например, временные строительные площадки, сельские районы распределения электроэнергии): первоначальная стоимость алюминиевых обмоток на 30-50% ниже (например, модели с масляным погружением 2500 кВА). Когда коэффициент нагрузки низок, разница в медных потерях небольшая, делая алюминиевые обмотки более рентабельным;

2. Долгосрочные сценарии с полной нагрузкой (например, промышленные парки, коммунальное строительство): хотя медные обмотки имеют более высокую начальную стоимость, они экономят 5-10% годовых сборов за электроэнергию, а первоначальная разница в цене может быть восстановлена в пределах От 2 до 5 лет. Благодаря сроку службы примерно на 10 лет дольше и более низким затратам на эксплуатацию и техническое обслуживание, медные обмотки более экономичны на протяжении всего жизненного цикла.

В: К каким проблемам склонны трансформаторы с алюминиевой обмоткой в высокотемпературной, влажной среде или при частых перегрузках? Как их избежать?

A: Основными недостатками алюминиевых обмоток являются «легкое окисление + повышение температуры»: в высокотемпературных и влажных средах скорость окисления алюминиевых проводов ускоряется, что приводит к увеличению контактного сопротивления и ускорению старения изоляции; при частых перегрузках температура быстро повышается, что может легко вызвать неисправности короткого замыкания. Решения избегания:

1. Если алюминиевые замотки необходимо выбрать, то оптимизируйте дизайн радиатора (увеличьте зону тепловыделения) и строго контролируйте фактор нагрузки (избегайте долгосрочной деятельности превышая 50% из номинальной нагрузки);

2. Для сценариев высокой температуры, влажности и частых перегрузок (например, г., прибрежные промышленные парки), отдают приоритет медным обмоткам-их теплопроводность (401 Вт/м · К) в 1,7 раза выше, чем у алюминия, с повышением температуры на 5-10 К ниже и более сильной химической стабильностью, что позволяет избежать вышеуказанных проблем.

В: Каковы предпочтения в выборе в разных регионах мира?

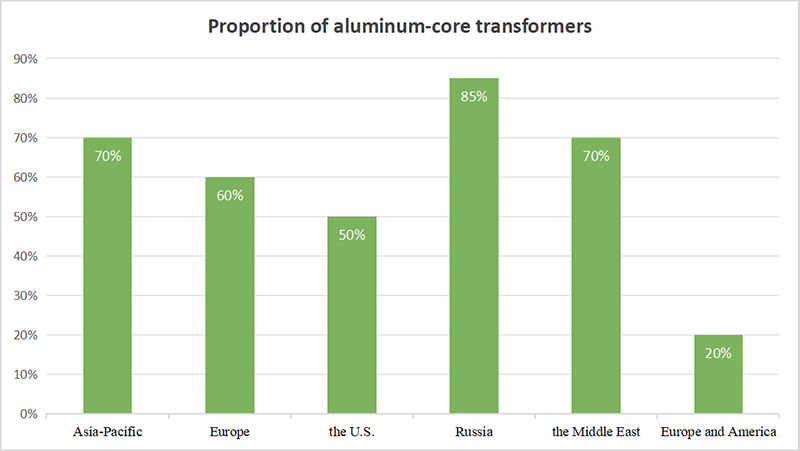

О: 80% распределительных трансформаторов во всем мире имеют алюминиевый сердечник. Россия (85%) и Ближний Восток (70%) имеют самую высокую долю из-за спроса на низкую стоимость и легкий вес, за ними следуют Европа (60%) и Азиатско-Тихоокеанский регион (70%). Только 20% трансформаторов в Европе и Северной Америке используют алюминиевые сердечники, с большим акцентом на энергосбережение и длительный срок службы.

В: Какую целевую поддержку можно получить, выбрав трансформаторы Huawan с медной/алюминиевой обмоткой? Как получить адаптированный к сценарию план отбора и котировки?

A: Huawan предоставляет 2 основные гарантии:

1. Гарантия соответствия: трансформаторы соответствуют международным универсальным стандартам и соответствуют основным глобальным техническим спецификациям, адаптируясь к новым энергетическим и зарубежным инфраструктурным потребностям;

2. Гарантия после продажи: От 1 до 2 лет гарантия, со специальным руководством по эксплуатации и техническому обслуживанию для снижения затрат на осмотр.
