Повышающий трансформатор для фотоэлектрических электростанций: применение основных технологий и анализ тенденций на рынке

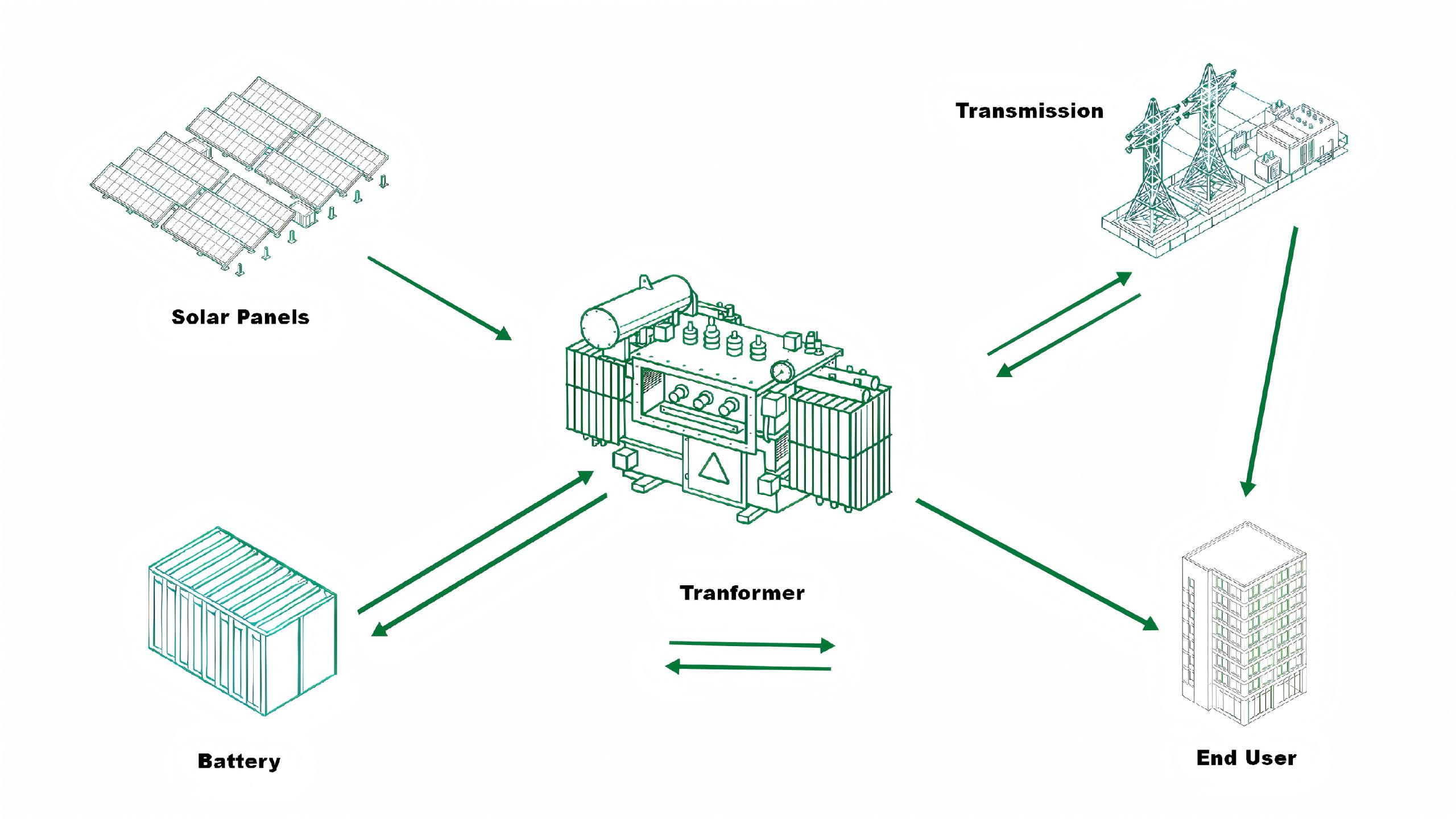

В сегодняшнюю эпоху быстрого развития возобновляемых источников энергии фотоэлектрические (PV) электростанции стали важнейшим столпом зеленого электричества. В качестве ключевого компонента в фотоэлектрических системах повышающие трансформаторы отвечают за преобразование постоянного тока низкого напряжения (DC), генерируемого фотоэлектрическими массивами, в переменный ток высокого напряжения (AC), облегчая подключение к сети, передачу и доставку электроэнергии на большие расстояния. Выбор правильного повышающего трансформатора не только повышает общую эффективность электростанции, но также снижает затраты на эксплуатацию и техническое обслуживание, обеспечивая стабильную работу системы.

Что такое повышающий трансформатор для солнечной электростанции?

В отличие от традиционных распределительных трансформаторов, основная функция повышающего трансформатора PV заключается в том, чтобы увеличить выходной ток переменного тока низкого напряжения (AC) инвертором до уровня высокого напряжения, требуемого энергосистемой (например, 10 кВ, 35 кВ) для подключенного к сети выхода. Традиционные распределительные трансформаторы в основном сосредоточены на понижении высокого напряжения, тогда как повышающие трансформаторы PV работают в обратном направлении-их низковольтная сторона несет выходное напряжение инвертора (обычно 0,4 кВ, 0,69 кВ или 0,8 кВ), а сторона высокого напряжения поднимает его до напряжения, подключенного к сети. Согласно данным Международного энергетического агентства (МЭА), глобальная установленная мощность фотоэлектрических установок превысила 1 ТВт в 2023 году и, по прогнозам, удвоится к 2030 году, напрямую стимулируя спрос на высокоэффективные повышающие трансформаторы.

В практическом применении повышающие трансформаторы должны обладать высокой эффективностью, низким уровнем шума и высокой атмосферостойкостью для адаптации к наружным условиям. Высококачественные повышающие трансформаторы могут поддерживать эффективность преобразования энергии более 98%, что значительно повышает окупаемость инвестиций (ROI) электростанции.

Основные функции и технические проблемы солнечного фотоэлектрического трансформатора

В системах производства электроэнергии PV, повышающийСолнечный фотоэлектрический трансформаторВыполнять следующие ключевые роли:

1. Подбор и повышение напряжения: Подключите низковольтный выход переменного тока инвертором к напряжению, подключенному к сети, что позволяет передавать энергию между электростанцией и сетью.

2. Электрическая изоляция: предотвращение попадания компонентов постоянного тока и тока утечки в сеть, повышая безопасность системы.

3. Стабильность системы: минимизируйте влияние гармоник и колебаний напряжения на сеть благодаря оптимизированной конструкции.

4. Экологическая приспособляемостьь: Выдерживает на открытом воздухе условия как высокая температура, высокая влажность, песчаные бури, и брызги соли для на открытом воздухе установок.

Поэтому в процессе выбора необходимо учитывать множество факторов, включая согласование мощности, адаптируемость к окружающей среде, стандарты энергоэффективности и экономичность.

Случай проекта трансформатора солнечной электростанции

Как на централизованных, так и на распределенных фотоэлектрических электростанцияхТрансформатор 1500 кВАОдна из наиболее широко используемых оценок емкости, особенно соответствующая для унифицированной проектной схемы «инвертора строки + повышающий блок.» Эта способность обеспечивает хороший баланс между эффективностью системы, инвестиционными затратами и эксплуатационным удобством.

Общие сценарии применения трансформатора солнечной электростанции:

1. Централизованные наземные фотоэлектрические электростанции: служат в качестве независимого повышительного блока для инверторного подмассива.

2. Горные, пустынные и рыбные-солнечные дополнительные электростанции: отвечают инженерным требованиям децентрализованной планировки и шага на месте.

3. Промышленные и коммерческие распределенные фотоэлектрические проекты: гибко сочетаются с несколькими струнными инвертерами 100 кВт-250 кВт.

Пример практической инженерной конфигурации (на примере наземной централизованной фотоэлектрической электростанции мощностью 50 МВт):

1. Мощность одного подмассива PV: примерно 1,5 МВт.

2. Конфигурация на подмассив:

(1) Несколько строковые инверторы.

(2) 1 блок повышающий трансформатор 1500 кВА.

(3) После шага-вверх, соединитесь с линией собрания 35кВ и интегрируйте в подстанцию шага-вверх для подключения к сети.

3. Преимущества данной схемы:

(1) высокая стандартизация: Облегчает оптовые поставки и быстрое строительство.

(2) Сильная эксплуатационная независимость: отказ одного устройства не влияет на общую работу электростанции.

(3) Контролируемые комплексные затраты: достижение баланса между использованием мощностей и количеством устройств.

Трансформатор солнечной электростанции Часто задаваемые вопросы

В: Какова основная функция повышительного трансформатора для фотоэлектрических электростанций? В чем же отличие от традиционных распределительных трансформаторов?

А: Своя функция ядра активизировать вверх по АК низшего напряжения от инвертора к высокому напряжению для соединения с сетью, пока также обеспечивающ электрическую изоляцию, стабилизируя решетку, и выдерживающ на открытом воздухе условия. Разница заключается в том, что традиционные трансформаторы в основном сосредоточены на понижении напряжения, тогда какТрансформатор в солнечной электростанцииПовышающий низкое напряжение и необходимо адаптироваться к наружным условиям.

В: Каковы ключевые роли повышающих трансформаторов PV?

A: 1. согласование и повышение напряжения;

2. Электрическая изоляция для предотвращения рисков;

3. Стабилизируйте сетку и уменьшите колебания;

4. Адаптируйтесь к сложным наружным условиям.

В: Каковы требования к энергоэффективности для повышающих фотоэлектрических трансформаторов? Почему так важна высокая эффективность?

О: Высококачественные трансформаторы требуют энергоэффективности ≥ 98%. Высокая эффективность важна, поскольку она повышает отдачу от инвестиций, снижает потребление энергии, продлевает срок службы оборудования и снижает затраты на эксплуатацию и техническое обслуживание.

В: Какие факторы должны быть приоритетными при выборе повышающего трансформатора PV?

A: 1. Соответствие емкости + резервирование 10-20%;

2. Показатели эффективности, такие как эффективность и сопротивление короткого замыкания;

3. Наружная экологическая адаптивность;

4. Возможности послепродажного обслуживания и реагирования на неисправности поставщика.

В: Как Huawan может вам помочь?

А: Основанный на опыте проекта в Австралии и других регионах,ХуаваньМожем предоставить наиболее подходящие продукты и услуги для вашего проекта.

Заключение

С ускорением глобального энергетического перехода установленные масштабы фотоэлектрических электростанций продолжают расширяться. Являясь важной частью цепочки фотоэлектрической промышленности, размер рынка и техническое внимание повышающих трансформаторов будут продолжать расти. Предприятия должны отдавать приоритет показателям эффективности, адаптивности к окружающей среде и долгосрочным эксплуатационным возможностям при выборе такого оборудования, чтобы обеспечить долгосрочную эффективную работу электростанции и максимизировать отдачу от инвестиций.
