Руководство по выбору трансформаторов с масляным погружением и трансформаторов сухого типа: от различий к принятию решений

В области энергосистем и промышленного распределения электроэнергии трансформаторы служат основным оборудованием для преобразования напряжения и передачи энергии. Их выбор напрямую влияет на безопасность системы, эксплуатационные расходы и долгосрочную надежность. Многие покупатели и инженеры сталкиваются с критическим решением в практических проектах: должны ли они выбрать масляный трансформатор или трансформатор сухого типа?

I. Основные определения: существенные различия между двумя типами трансформаторов

1. Трансформатор с масляным погружением

Масляные трансформаторы используют изоляционное масло (например, минеральное масло или синтетический сложный эфир) в качестве изоляции сердечника и среды рассеивания тепла. Замотки и железный сердечник полно погружены в загерметизированный масляный бак, с тепловыделением достиганным через естественную циркуляцию масла или, который принудили циркуляцию масла. Обычно рассчитанные на класс изоляции А, они полагаются в первую очередь на охлаждающие и изоляционные свойства масла. Благодаря герметичному масляному баку они обладают отличной влагостойкостью и могут адаптироваться к высоковлажным или высокогорным районам. Разработанные на основе основных концепций «эффективного рассеивания тепла и большой несущей способности», они широко используются в сценариях высокого напряжения и высокой мощности.

2. Сух-Тип трансформатор

Трансформаторы сухого типа в основном используют твердые изоляционные материалы (такие как эпоксидная смола) или процессы воздушно-вакуумного литья, не требующие изоляционного масла вообще. Их тепловыделение происходит в основном за счет естественного воздушного охлаждения или принудительного воздушного охлаждения. С более высокими показателями изоляции (обычно класса F или H) трансформаторы сухого типа могут выдерживать более значительные повышения температуры. Кроме того, высококачественные процессы литья эпоксидной смолы обеспечивают чрезвычайно низкие уровни частичного разряда, гарантируя долгосрочную надежность эксплуатации изоляции. Несмотря на то, что они обладают влагостойкостью, для сред с высокой влажностью (например, прибрежных районов) требуются специальные классы защиты (например, IP3X) или влагостойкие процедуры, а их характеристики повышения температуры зависят от высоты. Безмасляная конструкция, основная особенность, принципиально исключает угрозы безопасности, такие как утечка масла и пожары, что делает их более подходящими для сценариев применения со строгими требованиями безопасности и окружающей среды.

II. Сравнение трансформаторов сухого и масляного типа с одинаковой мощностью и уровнем напряжения (на примере 1000 кВА/10-11кВ)

В практических проектах 1000 кВА, 10 кВ или 11 кВ является одним из наиболее распространенных уровней емкости и напряжения в промышленном и коммерческом распределении электроэнергии.

При одинаковых условиях емкости и напряжения масляные и сухие трансформаторы демонстрируют значительные различия в производительности, стоимости и направленности применения.

В практических проектах Huawan New Energy для одного и того же уровня мощности мы можем предоставить решения как для погружения в масло, так и для сухого типа с целенаправленными оптимизированными проектами, основанными на условиях проекта, нагрузочных характеристиках и условиях эксплуатационного обслуживания.

III. Адаптация сценария: предложения по выбору для различных проектов

1. Применимые сценарии для трансформаторов с масляным погружением.

• Наружные подстанции, трансформаторные системы для монтажа на подкладке и проекты передачи и распределения электроэнергии на стороне энергосистемы;

• Промышленные парки, крупные производственные предприятия и металлургическая тяжелая промышленность (требующая устойчивости к ударным нагрузкам или частым перегрузкам);

• Новые энергетические проекты (фотогальванические и ветряные станции), отличающиеся высокой атмосферостойкостью и очевидными преимуществами в стоимости для больших мощностей;

• Реконструкция сельской электросети и промышленные проекты, чувствительные к первоначальным затратам с допустимыми условиями установки.

2. Применимые сценарии для трансформаторов сухого типа.

• Городские торговые комплексы, офисные здания и сверхвысотные здания (устанавливаемые в подвалах или электрических шахтах);

• Переполненные места с чрезвычайно высокими требованиями к безопасности электроснабжения, такие как больницы, школы и центры обработки данных;

• Узлы общественного транспорта, такие как метро, аэропорты и высокоскоростные железнодорожные станции (расположенные вблизи людных мест с высокими стандартами пожарной безопасности);

• Опасные среды с требованиями к взрывозащищенности (например, химическая и горнодобывающая промышленность) или экологически чувствительные районы, такие как зоны защиты источников воды и экологически чувствительные районы;

• Сценарии с ограниченным пространством, такие как внутренние комнаты распределения электроэнергии, установки в середине пола и подвалы с ограниченной вентиляцией;

• Ремонт распределения электроэнергии в старых жилых районах.

3. Выбор мышления для диапазона перекрывающихся мощностей (1000 кВА-2500 кВА)

Для мощностей в этом диапазоне требуется всесторонняя оценка: при установке на наружной независимой подстанции с профессиональной командой по техническому обслуживанию и с акцентом на долгосрочную экономическую эффективность предпочтительнее масляные трансформаторы; при установке в помещении со строгими требованиями к пожарной безопасности и защите окружающей среды или неудобном обслуживании, трансформаторы сухого типа больше подходят.

IV. Стоимость и эксплуатация & техническое обслуживание

1. Первоначальные инвестиционные затраты

• Масл-погруженные трансформаторы: более низкая цена емкости единицы, особенно для сценариев большой емкости, со значительными преимуществами в начальной цене приобретения. Подходит для проектов с ограниченным бюджетом, но, возможно, потребуется рассмотреть средства предотвращения пожаров и сдерживания нефти.

Трансформаторы сухого типа: сложные производственные процессы приводят к более высоким начальным инвестициям, но никаких дополнительных средств защиты от масла или пожаротушения не требуется.

2. Долгосрочные расходы на эксплуатацию и техническое обслуживание

• Масляные трансформаторы: высокие затраты на техническое обслуживание, требующие регулярного тестирования качества масла, проверки уплотнений, фильтрации масла или замены. Совокупные долгосрочные расходы на эксплуатацию и техническое обслуживание являются относительно высокими.

• Трансформаторы сухого типа: в основном не требуют обслуживания, требуют только простого удаления пыли и проверки изоляции, предлагая больше преимуществ в долгосрочных эксплуатационных расходах.

3. Резюме

Масляные трансформаторы имеют более низкие первоначальные затраты, но более высокие затраты на эксплуатацию и техническое обслуживание; сухие трансформаторы имеют более высокие первоначальные затраты, но более низкие затраты на эксплуатацию и техническое обслуживание.

V. Часто задаваемые вопросы

В: Действительно ли трансформатор сухого типа полностью не требует обслуживания?

О: Не совсем, но обслуживание простое. Это в основном включает в себя проверку крепежных деталей, удаление пыли и проведение испытаний на сопротивление изоляции без необходимости обращаться с изоляционным маслом.

В: Что безопаснее, масляный трансформатор или трансформатор сухого типа?

Ответ: Объективно говоря, масляные трансформаторы несут риск утечки масла и возгорания по сравнению с сухими трансформаторами. Тем не менее, проверки безопасности необходимы для обоих типов.

В: Какой трансформатор должен быть приоритетным, когда бюджет ограничен?

О: Для наружных сред приоритет могут отдаваться масляным трансформаторам; для внутренних помещений, даже с ограниченным бюджетом, рекомендуется использовать трансформаторы сухого типа, чтобы избежать дополнительных затрат из-за более поздних выпрямлений безопасности.

В: Является ли выбор точно подходящей мощности трансформатора наиболее экономичным?

О: Точно соответствующая емкость может привести к более высоким затратам на замену в будущем. Учитывая рост нагрузки, емкость должна быть выбрана с запасом 15%-20%.

В: В чем разница в сроке службы между масляными и сухими трансформаторами?

О: При тех же условиях эксплуатации трансформаторы сухого типа имеют срок службы От 3 до 5 лет дольше, чем масляные трансформаторы.

VI. Резюме селекции мышления

1. Трансформатор должен быть установлен в помещении или на улице? Есть ли ограничения пространства или влажная среда?

2. Есть ли в проекте строгие противопожарные, взрывозащищенные или экологические нормы?

3. Каковы проектная емкость и уровень напряжения? Нужно ли выдерживать ударные нагрузки или частые перегрузки?

4. Проект оборудован с профессиональной командой обслуживания? Требуется ли операция без присмотра?

5. Предусматривает ли проект приоритетность первоначальных инвестиционных затрат или долгосрочной безопасности и оперативной экономии?

VII. Вывод: нет «Лучший», только «Наиболее подходящий»

Трансформаторы масляного и сухого типа имеют технические преимущества, без абсолютного превосходства или неполноценности. Трансформаторы с масляным погружением выделяются основной конкурентоспособностью в «большой емкости, низкой стоимости и сильной перегрузочной способности», адаптируясь к крупным наружным проектам; Трансформаторы сухого типа лидируют в применении внутри и в чувствительной среде с основными особенностями «высокая безопасность, низкие эксплуатационные расходы и экологичность».

Правильная логика выбора должна быть: основана на среде установки проекта, принимая требования безопасности и окружающей среды в качестве итога, центрируясь на потребностях в емкости и напряжении и учитывая стоимость жизненного цикла. Для крупномасштабных, специальных или сложных проектов рекомендуется приглашать экспертов по электроснабжению и распределению, а также производителей трансформаторов для специальных демонстраций на этапе проектирования, чтобы получить индивидуальные планы отбора, закладывающие прочную основу для безопасной и стабильной работы энергосистемы.

Узнать больше:

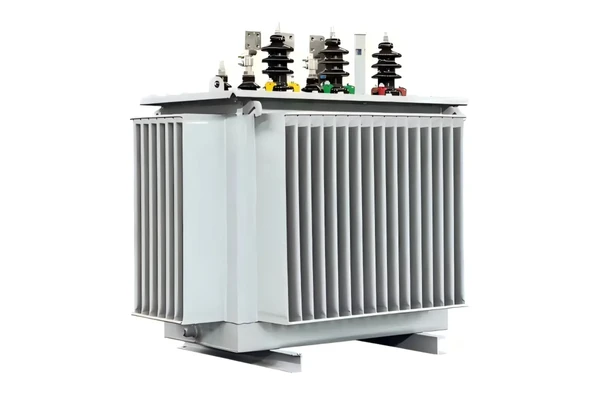

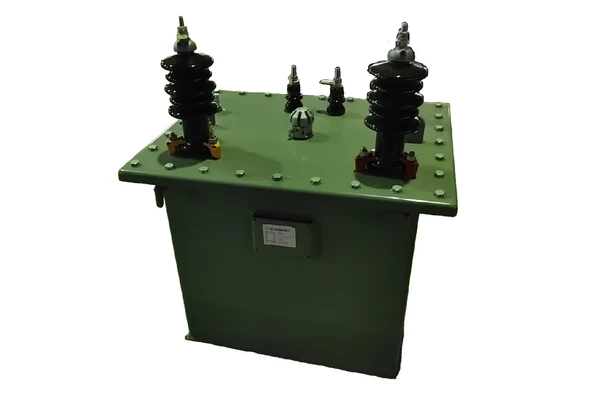

•Распределительный трансформатор с масляным погружением
