Скрытые потери распределительных трансформаторов: потенциальная «черная дыра» для затрат на электроэнергию

В общих эксплуатационных расходах заводов, промышленных парков и инфраструктурных проектов затраты на электроэнергию обычно являются третьими по величине расходами, уступая только сырью и человеческим ресурсам. Хотя мы полностью привержены оптимизации производственных линий и усилению энергосбережения в управлении, мы упустили из виду скрытый источник затрат, который постоянно подрывает прибыль-Распределительные трансформаторы? Они являются не только ядром энергоснабжения, но и потенциальным слепым пятном в контроле над расходами. Оптимизация их энергоэффективности означает получение ощутимой прибыли.

Невидимая потеря прибыли: Понимание того, как трансформатор Потери Влияние Преимущества предприятия

Потери трансформатора-это гораздо больше, чем просто «резервное энергопотребление»; они представляют собой систематическую проблему энергоэффективности, которая напрямую влияет на финансовые показатели предприятия.

1. Потеря холостого хода (потеря железа)

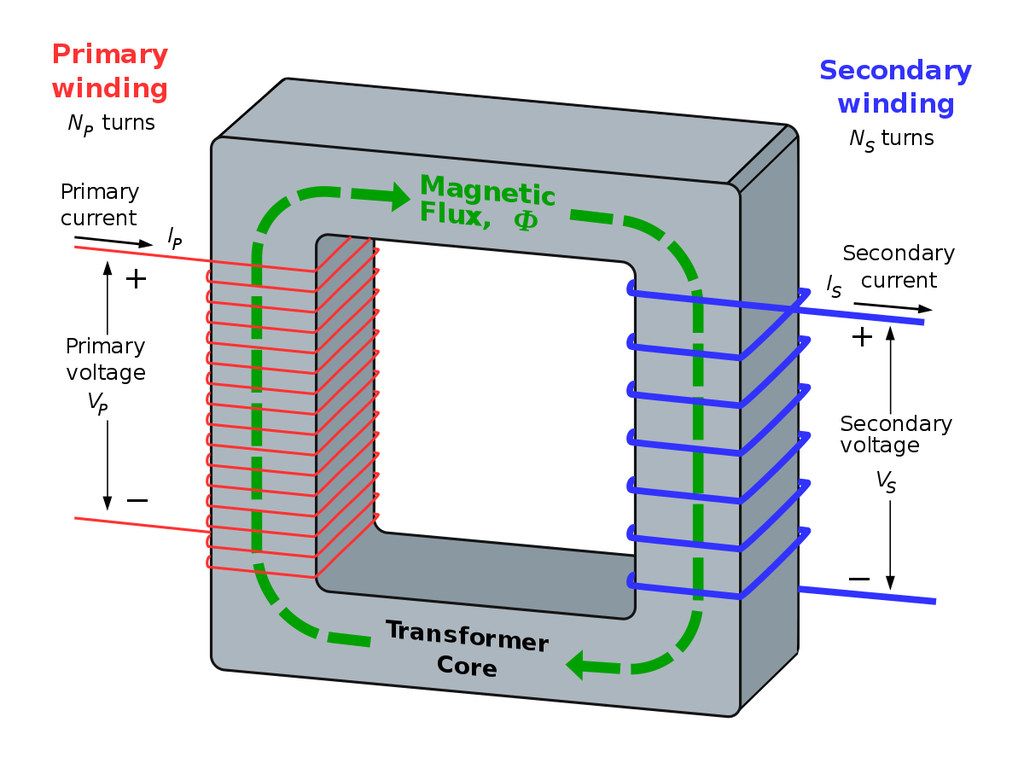

Потеря холостого хода относится к фиксированному потреблению энергии, которое возникает, когда трансформатор подключен к источнику питания-даже если его вторичная сторона не несет нагрузки-для поддержания внутреннего магнитного поля (возбуждения). Эти потери в основном состоят из потерь гистерезиса и потерь вихревых токов:

• Потери гистерезиса: возникают из-за диссипации энергии, вызванной трением между магнитными доменами внутри железного сердечника, когда он многократно намагничивается и размагничивается в переменном магнитном поле.

• Потеря вихревого тока: возникает, когда переменное магнитное поле индуцирует круговые токи (вихревые токи) в железном сердечнике, что приводит к потере тепловой энергии.

Ключевой характеристикой потери холостого хода является то, что это неотъемлемая, постоянная потеря. Он сохраняется до тех пор, пока трансформатор подключен к электросети, и его величина определяется материалом сердечника и производственным процессом после того, как трансформатор спроектирован и изготовлен. Для старого или неэффективного трансформатора затраты на электроэнергию, возникающие в результате потери холостого хода, являются чистыми, долгосрочными постоянными эксплуатационными расходами-аналогичными «базальнометаболическим» затратам предприятия-и должны быть главным приоритетом при энергосберегающих ремонтах.

2. Потеря нагрузки (потеря меди)

Потеря нагрузки-это переменная потеря, которая возникает, когда трансформатор работает под нагрузкой: ток протекает через обмотки высокого и низкого напряжения, выделяя тепло из-за внутреннего сопротивления проводников. Он также включает паразитные потери, вызванные утечкой магнитных полей в структурных компонентах.

Его основная характеристика заключается в том, что он пропорционален квадрату тока нагрузки (P β I²). Это означает, что если ток нагрузки удваивается, потери увеличиваются в четыре раза. Кроме того, сопротивление проводника увеличивается с температурой-при той же нагрузке более высокие рабочие температуры трансформатора приведут к большей потере нагрузки. Таким образом, потери нагрузки являются прямой производной стоимости производственной деятельности предприятия: чем больше загруженность производства, тем выше затраты на электроэнергию от этой потери.

Эффективность работы трансформатора тесно связана с его коэффициентом нагрузки. Эксплуатация его в течение длительного времени в состоянии «негабаритного оборудования для низкой нагрузки» (чрезмерно низкий коэффициент нагрузки) или почти предельной высокой нагрузки приведет к тому, что его комплексная рабочая эффективность будет далека от оптимальной экономической точки эксплуатации, что приведет к значительным расходам энергии.

(Примечание. При одинаковом размере и конструкции трансформаторы с алюминиевым сердечником генерируют более высокие потери, чем трансформаторы с медным сердечником. Отдельная наша статья объясняет сравнение между ними.)

3. Скрытые расходы

Высокие потери обычно сопровождаются чрезмерным выделением тепла, что ускоряет старение изоляционных материалов и увеличивает риск простоев. Потери, вызванные простоем, намного больше, чем трата самой энергии. В то же время чрезмерное тепло также увеличивает дополнительное потребление энергии системой охлаждения и приводит к более частым потребностям в обслуживании.

Пример

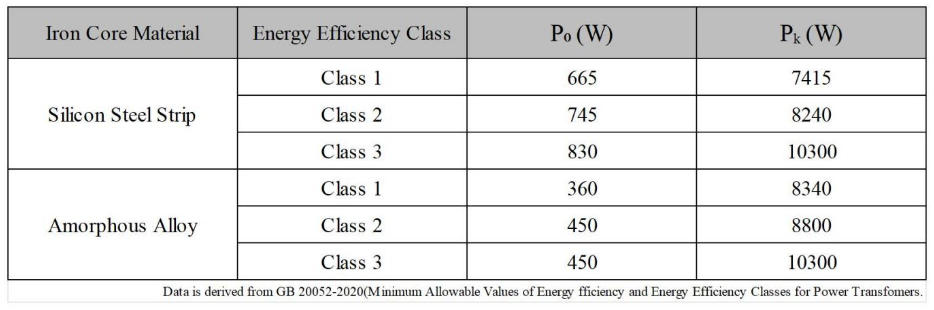

Возьмем в качестве примера трехфазный трансформатор с масляным погружением на 1000 кВА с номинальным напряжением 10 кВ (материал сердечника: листы из кремниевой стали):

Формула суммарных потерь: P = P₀ + Pₖ × β²

(Где β-коэффициент загрузки, принимая среднее значение отрасли 60%, т. е. β = 0,6)

• Класс энергоэффективности 2: P₂ = 745 + 8240 × 0,6 ² = 3711,4 Вт

• Энергоэффективность класса 3: P₃ = 830 + 10300 × 0,6 ² = 4538 Вт

Для непрерывной годовой работы (8760 часов) годовая экономия энергии продукта класса 2 по сравнению с продуктом класса 3 составляет:

ΔWₙₑₐₐᵣ (Годовая экономия энергии) = (P₃ - P₂) × 8760 = 7241 кВтч

Две стратегические меры по повышению энергоэффективности

Стратегия 1:

Инвестируйте в трансформаторы с высокой энергоэффективностью для долгосрочной рентабельности инвестиций.

Проактивно выбирайте трансформаторы с высокой энергоэффективностью, которые превышают минимальные обязательные стандарты. В окончательном документе по правилам "Стандарты энергосбережения для распределительных трансформаторов" (RIN 1904-AE12) Министерство энергетики США (DOE) провело анализ стоимости жизненного цикла распределительных трансформаторов, показывающий, что средний срок службы такого оборудования составляет приблизительно 32 года.

Исследование показало, что, хотя высокоэффективные трансформаторы имеют более высокую стоимость покупки, их общая стоимость жизненного цикла ниже. Для большинства коммерческих и промышленных типовых оборудования возмещение затрат может быть достигнуто всего за несколько лет. Таким образом, инвестиции в высокоэффективные трансформаторы являются не только прямой мерой контроля затрат, но и расширяют возможности предприятия в области управления энергопотреблением, что в значительной степени способствует достижению его целей устойчивого развития и экологически безопасного производства.

Стратегия 2:

Оптимизация настройки трансформатора и управления нагрузкой

Ключевым моментом является устранение долгосрочного несоответствия между мощностью трансформатора и фактической нагрузкой. Проведите профессиональный анализ нагрузки для точного понимания моделей энергопотребления:

• Если средний коэффициент нагрузки остается низким в течение длительного времени, замените трансформатор на единицу большей согласующей мощности.

• Для объектов с большими колебаниями нагрузки, установите схему электропитания мульти-трансформатора совмещенную для обеспечения трансформатора всегда работает в ряде высокой эффективности.

Между тем, если позволяют условия, развернуть онлайн-систему мониторинга для отслеживания ключевых параметров (таких как нагрузка и температура) в режиме реального времени и координации с интеллектуальной системой охлаждения для поддержания оптимальной рабочей среды. Этот подход, основанный на данных, может модернизировать стратегии технического обслуживания от пассивного ремонта до прогнозного обслуживания, тем самым снижая потери при одновременном значительном повышении надежности источника питания и срока службы активов.

Часто задаваемые вопросы

В: Какие типы невидимых потерь в трансформаторах? Насколько значительным является их воздействие?

A: Есть два типа:

1. Потеря холостого хода (потеря железа, существует при включении);

2. Потери нагрузки (потери меди, пропорциональные квадрату тока).

Воздействие: Высокие потери увеличивают затраты на электроэнергию, ускоряют старение и повышают риск отключения.

В: Как выбрать высокоэффективные трансформаторы? Являются ли они экономически эффективными?

A: Приоритетность продуктов с высокой эффективностью класса 2 или выше. Хотя первоначальные затраты немного выше, инвестиции могут быть возмещены за счет экономии платы за электроэнергию, что делает их более экономичными на протяжении всего жизненного цикла.

В: Низкая нагрузка или перегрузка усугубят потери? Как это решить?

A: Да! Низкая нагрузка отнимает электрическую энергию, и перегрузка увеличивает потери. Решения: Замените на трансформаторы соответствуя емкости, примите электропитание совмещенное мульти-трансформатором, развертывайте умные системы контроля + охлаждения, етк.

В: Каков срок окупаемости трансформаторов с высокой эффективностью? Каковы же долгосрочные выгоды?

О: Срок окупаемости От 4 до 10 лет для промышленных/коммерческих сценариев. Долгосрочные выгоды включают снижение платы за электроэнергию, снижение затрат на техническое обслуживание, снижение рисков отключения и соблюдение экологической политики.

В: Как Huawan может помочь оптимизировать энергоэффективность?

A: Предоставьте индивидуальные продукты в соответствии с вашими потребностями, чтобы помочь вам быстро достичь вашего плана оптимизации энергоэффективности.

Заключение

В сегодняшней высококонкурентной промышленной среде стратегическое управление затратами имеет решающее значение. Оптимизация энергоэффективностиРаспределительные трансформаторыЯвляется долгосрочной и надежной инвестицией-она не только эффективно увеличивает прибыль, но и повышает операционную устойчивость предприятия.

Контакты ХуаWТеперь, чтобы оптимизировать ваши распределительные трансформаторные объекты, уменьшить скрытые потери и сократить эксплуатационные расходы предприятия. Мы предоставим вам индивидуальные высокоэффективные решения для распределения электроэнергии для промышленных, коммерческих и инфраструктурных приложений.
