Руководство по расчету мощности трансформатора: как правильно выбрать кВА?

(С примерами промышленных и жилых расчетов)

В промышленном производстве, коммерческих операциях и даже крупномасштабных жилых проектах трансформаторы являются «сердцем» системы электроснабжения. Они преобразуют высоковольтное электричество в полезную низковольтную мощность для оборудования, освещения и других электрических устройств. Однако выбор трансформатора с неправильной мощностью (измеряемой в кВА) может привести к ряду проблем: негабаритный может вызвать частое отключение от перегрузки, повредить дорогостоящее оборудование или даже вызвать электрические пожары; негабаритный трансформатор будет тратить энергию (из-за низкой скорости нагрузки и высоких потерь холостого хода). И увеличить первоначальные закупки и долгосрочные эксплуатационные расходы.

Итак, как точно выбрать правильную мощность трансформатора? В этом руководстве будут разобрать основные шаги, ключевые факторы и практические советы, которые помогут вам принять обоснованное решение, строите ли вы новый завод, модернизируете коммерческий центр или планируете жилой район.

Что такое мощность трансформатора (кВА)?

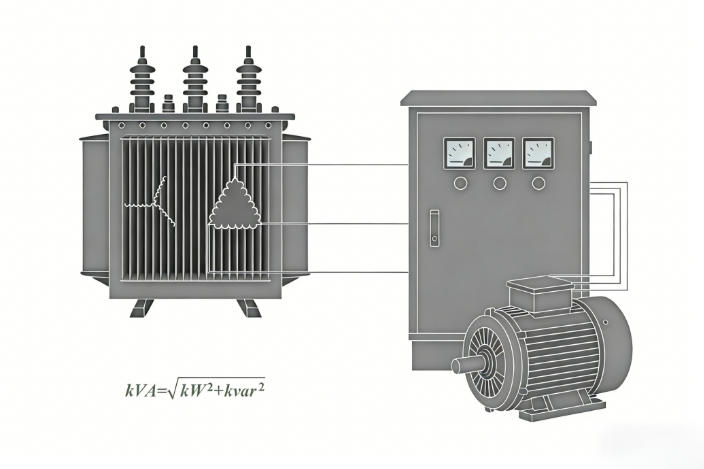

Прежде чем погрузиться в выбор, давайте уточним основы. Мощность трансформатора (кВА, киловольт-ампер) представляет собой максимальную мощность, которую он может безопасно доставить на нагрузку, а не фактическую потребляемую мощность. В отличие от ватт (Вт), которые измеряют реальную мощность, используемую устройствами, кВА-это «кажущаяся мощность»-она сочетает в себе реальную мощность (кВт) и реактивную мощность (кВАР, используемую индуктивными устройствами, такими как двигатели или трансформаторы).

Взаимосвязь между кВА, кВт и коэффициентом мощности (PF, мера того, насколько эффективно используется мощность):

КВА = кВт ÷ ПФ

Эта формула является краеугольным камнем выбора емкости. Например, если ваша общая электрическая нагрузка требует 80 кВт реальной мощности, а средний коэффициент мощности вашего оборудования составляет 0,8 (общее значение для промышленного оборудования), требуемая полная мощность составляет 80 ÷ 0,8 = 100 кВА.

Основной шаг 1: рассчитайте общую электрическую нагрузку (кВт)

Первый и самый важный шаг-перечислить все электрические устройства, которые будут питаться от трансформатора, и рассчитать их общую реальную мощность (кВт). Это требует внимания к двум сценариям: непрерывная нагрузка (устройства, работающие 24/7, такие как насосы или серверы) и прерывистая нагрузка (устройства, используемые периодически, такие как сварочные аппараты или кондиционеры).

Как рассчитать:

Перечислите каждое устройство, его номинальную мощность (кВт, обычно указанная на паспортной табличке) и время его работы (например, 8 часов/день для конвейерной ленты, 2 часа/день для нагревателя).

Для непрерывных нагрузок: добавьте их полную мощность к общей (например, водяной насос мощностью 15 кВт, работающий 24/7 = 15 кВт).

Для прерывистых нагрузок: используйте «коэффициент спроса» (процент, представляющий, как часто нагрузка полностью используется). Например, сварочный аппарат мощностью 20 кВт, используемый только 30% времени, имеет коэффициент спроса 0,3, поэтому он вносит 20 × 0,3 = 6 кВт в общую сумму.

Пример: Небольшая фабрика имеет:

1 непрерывная нагрузка: воздушный компрессор 20 кВт (24/7)

2 прерывистые нагрузки: токарный станок 15 кВт (используется 50% времени) + сверло 10 кВт (используется 40% времени)

Общая нагрузка = 20 + (15 × 0,5) + (10 × 0,4) = 20 + 7,5 + 4 = 31,5 кВт

Основной шаг 2: Определите коэффициент мощности (PF)

Как упоминалось ранее, коэффициент мощности напрямую влияет на требуемую кВА. Большинство электрических устройств (особенно индуктивных, таких как двигатели, трансформаторы и люминесцентные лампы) имеют коэффициент мощности ниже 1,0. Чем ниже PF, тем больше кВА нужно для подачи тех же кВт.

Общий коэффициент мощности:

Вернемся к заводскому примеру: если средняя PF составляет 0,8, требуемая кВА составляет 31,5 кВт ÷ 0,8 = 39375 кВА.

Основной этап 3: добавить "Предохранительный предел" (коэффициент загрузки)

Даже если вы рассчитаете точную кВА на основе текущих нагрузок, вы никогда не должны выбирать трансформатор с точно такой мощностью. Почему? Потому что:

Будущее расширение: Вы можете добавить новое оборудование (например, новую машину на заводе, больше торговых точек в торговом центре).

Пиковые нагрузки: некоторые устройства при запуске получают больше энергии (например, двигатели имеют «пусковой ток» в 3-5 раз больше номинального тока, хотя он недолговечный).

Техническое обслуживание: небольшой запас предотвращает частые перегрузки во время рутинных операций.

Коэффициент нагрузки (запас прочности) обычно составляет 10-20% от расчетной кВА. Для отраслей с высоким потенциалом расширения (например, стартапы, растущие фабрики) рекомендуется маржа 20%; для стабильных нагрузок (например, зрелый офис) достаточно 10%.

Окончательный расчет для завода:

Расчетный кВА = 39375; маржа 20% = 39375 × 0,2 = 7875

Общий требуемый кВА = 39375 + 7875 = 47,25 кВА

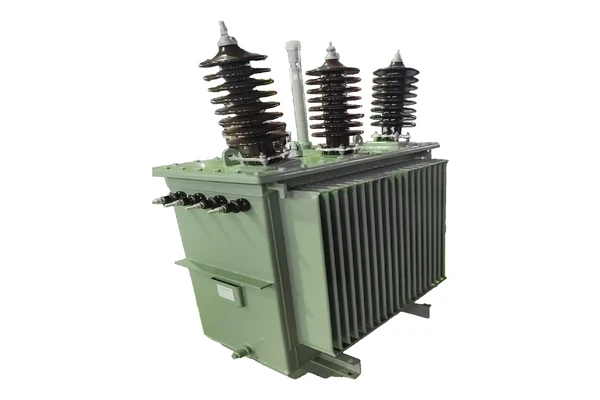

Поскольку трансформаторы продаются в стандартных номинальных кВА (например, 30, 40, 50, 63, 100 кВА), завод должен выбрать трансформатор 50 кВА (наименьший стандартный размер, превышающий требуемые 47,25 кВА).

Влияние сценариев применения

В проектах, осуществляемых компанией "Хуаван", распределительные трансформаторы мощностью 160/250/400 кВАОбычно используются в Камеруне, в то время как установки мощностью 600 кВА и 630 кВА часто выбираются в Замбии. Это связано с тем, что Камерун продвигает свой план восстановления электроэнергии, чтобы расширить охват электросетей, уделяя основное внимание бытовому и небольшому коммерческому потреблению электроэнергии. Нагрузка распределена и относительно стабильна, поэтому трансформаторов 160-400 кВА достаточно для удовлетворения потребностей в электроэнергии на уровне деревни. Напротив, в национальной энергетической политике Замбии делается упор на повышение надежности энергоснабжения и уделение первоочередного внимания удовлетворению промышленных потребностей, что приводит к концентрации и значительным колебаниям электрических нагрузок. Таким образом, трансформаторы 600 кВА и 630 кВА выбраны для удовлетворения промышленных потребностей в электроэнергии.

Из этого можно сделать вывод, что различные приложения имеют уникальные нагрузочные характеристики, что выдвигает следующие индивидуальные предложения:

Промышленный & Производство

Приоритетность двигателей большой мощности: если у вас большие двигатели (например, 50 кВт +), учитывайте их пусковой ток, добавляя дополнительные 10% - 15% к расчетной кВА (поскольку запуск может вызвать временную перегрузку).

Пример: завод с двигателем мощностью 40 кВт (PF 0,8) и 20 кВт другими нагрузками (PF 0,9). Расчетное кВА = (40 ÷ 0,8) + (20 ÷ 0,9) ≈ 50 + 22,2 = 72,2. Добавьте 10% для запуска двигателя: 79,4. Выберите трансформатор 80 кВА.

Коммерческие здания (офисы, торговые центры)

Сосредоточьтесь на освещении и HVAC: светодиодное освещение имеет высокий PF (0,95 +), но системы HVAC (кондиционеры, обогреватели) имеют более низкий PF (0,8-0,85). Используйте средний PF 0,85-0,9.

Пример: офис площадью 1000 ㎡ с освещением 5 кВт (LED, PF 0,95) и 15 кВт HVAC (PF 0,85). Расчетное кВА = (5 ÷ 0,95) + (15 ÷ 0,85) ≈ 5,26 + 17,65 = 22,91. Добавьте 10% маржи: 25,2. Выберите трансформатор 30 кВА.

Жилые сообщества

Низкая плотность нагрузки, высокая PF: большинство бытовых приборов (холодильники, телевизоры, стиральные машины) имеют PF 0,9-0,95. Используйте средний PF 0,92-0,95.

Пример: Комплекс из 20 квартир, каждый блок с нагрузкой 5 кВт (средняя). Общая нагрузка = 20 × 5 = 100 кВт. Расчетный кВА = 100 ÷ 0,95 ≈ 105,26. Добавьте 15% маржи (для пикового использования, например, вечернего приготовления): 121,05. Выберите трансформатор 125 кВА.

Часто задаваемые вопросы

В: В чем разница между мощностью трансформатора (кВА) и фактическим энергопотреблением (кВт)? Как конвертировать их во время выбора?

О: Основная разница заключается в том, что «кВА относится к кажущейся мощности (включая активную мощность + реактивную мощность), в то время как кВт относится к фактической потребляемой мощности». Они преобразуются через коэффициент мощности (PF) по формуле: кВА = кВт ÷ PF (основная формула для выбора).

Q: Каковы основные шаги для выбора мощности трансформатора? Как выбрать стандартные характеристики после расчета?

A: Выполните точный расчет в 3 шага, затем соответствуйте стандартным спецификациям:

1. Рассчитать общую нагрузку: Суммировать непрерывные нагрузки в полном объеме;

2. Преобразуйте прерывистые нагрузки, используя «фактор спроса» (например, сварочный аппарат мощностью 20 кВт с частотой использования 30% способствует 20 × 0,3 = 6 кВт);

3. Определить коэффициент мощности: 0,75-0,85 для промышленных сценариев, 0,85-0,9 для коммерческих и 0,9-0,95 для жилых помещений;

4. Добавьте запас прочности: 10% для сценариев стабильной нагрузки, 20% для сценариев, ориентированных на рост, с высоким потенциалом расширения. После расчета выберите «наименьшая стандартная спецификация больше расчетного значения».

В: Каковы различные точки фокусировки для выбора мощности трансформатора в промышленных, коммерческих и жилых сценариях?

A: Выберите на основе характеристик нагрузки:

1. Промышленный/производство (фабрики, мастерские): уделите приоритетное внимание пусковому току двигателя высокой мощности (требуется дополнительная емкость 10%-15%). Нагрузки являются концентрированными и колеблющимися; выбирайте спецификации с большими запасами (например, выберите 80 кВА для расчетных 79,4 кВА);

2. Коммерческие здания (офисные здания, торговые центры): Основные нагрузки: ОВКВ (PF 0,8-0,85) и светодиодное освещение (PF 0,95 +). Рассчитайте со средним PF 0,85-0,9; рекомендуется 30 кВА для офисов 1000 ㎡;

3. Жилые сообщества (квартиры, жилые районы): бытовые приборы имеют PF 0,9-0,95, с рассеянными нагрузками и пиковой концентрацией (например, вечернее приготовление пищи). Добавьте 15% маржи; рекомендую 125 кВА для 20 квартир.

В: Почему мы не можем выбрать трансформатор с точной мощностью, соответствующей расчетному значению? Какой запас прочности (коэффициент нагрузки) должен быть зарезервирован?

О: Точное соответствие приводит к 3 основным рискам:

1. Неспособность выдерживать пиковый пусковой ток оборудования (пусковой ток двигателя в 3-5 раз превышает номинальное значение);

2. Отсутствие космоса расширения для будущего нового оборудования;

3. Легкое отключение от перегрузки при нормальной работе.

Рекомендации по пределу безопасности:

1. Стабильные сценарии нагрузки (зрелые офисные здания, старые жилые районы): Добавьте 10%;

2. Сценарии, ориентированные на рост (стартапы, новые жилые сообщества): добавить 20%;

3. Сценарии промышленных высокочастотных перегрузок (промышленные парки, тяжелое производство): Добавьте 20%-30%.

К: Как точно выбрать емкость для сложных или неопределенных нагрузок?

О: Самооценка не рекомендуется для сложных сценариев; проконсультируйтесь с инженерами-электриками. Они могут проводить подробный анализ нагрузки, измерение фактического коэффициента мощности на месте и рекомендовать оптимальное значение кВА. В долгосрочной перспективе это позволяет избежать больших потерь, вызванных неправильными решениями.

Выбор правильной мощности трансформатора-это не только покупка устройства; речь идет об обеспечении стабильного, эффективного и безопасного источника питания для ваших операций.
